聚宏信钛业谈材料加工特性与3D打印零件的工艺特点

发布时间:2023-12-19 21:30:49 浏览次数 :

1、引言

钛合金具有密度低、比强度高、屈强比高、耐腐蚀及高温力学性能优异等特点,在航空、航天、船舶、汽车等行业的应用越来越多,在关键零部件中的材料占比也越来越高[1-4]。但由于钛合金材料本身的性能特点,采用“锻造、铸造+机械加工”等传统技术制造复杂钛合金结构件时,存在制造工艺复杂、加工工序多、生产周期长、材料去除率高和制造成本高等缺点,制约了钛合金结构件在先进工业及国防装备中的应用。

钛加工件

3D打印激光快速成形技术是以合金粉末为原料,通过激光熔化逐层堆积,由零件数模一步完成高性能大型复杂结构件的成型。成型构件形状复杂,节省材料程度高,传统铸造和机械加工方法难以企及[5-8]。但是,3D打印激光快速成型技术制造的零件表面质量差,与实际应用要求有一定差距。

针对上述问题,本文基于某3D打印激光成型技术生产的TA15钛合金零件毛坯,开展增材制造钛合金结构件铣削加工技术研究。

分别从材料特性、加工刀具、切削参数及加工路径等方面进行工艺探索,提出3D打印钛合金结构件铣削加工的工艺方案,可为后续3D打印钛合金零件(钛加工件)的铣削加工提供一定的指导。

2、材料加工特性及3D打印零件特点

2.1材料加工特性

TA15钛合金具有良好的组织稳定性、韧性、塑性、抗腐蚀性、高比强度等优势,是综合性能优良的航天用材料,但同时也给机械加工带来困难。该材料的机械加工具有以下特点:

(1)化学活性高,亲和作用大。

钛合金在高温下与大气层中的O、N、H等发生化学反应而生成TiO2、TiN、TiH等硬脆层,切削过程中因塑性变形而产生硬化现象,使刀具极易磨损。

而且切屑及被切削表层与刀具材料咬合而产生严重的粘刀现象,使刀具产生剧烈的粘结磨损;

(2)刀-屑接触长度短。

钛合金切屑在空气中氧和氮的作用下形成硬脆化合物,使切屑成短碎片状,导致刀-屑接触长度变短,切削力和切削热集中在切削刃附近,易造成刀具崩刃现象;

(3)热传导率低。

钛合金热传导率仅15.24W/(m·K),机加工过程中产生的热量不易散失,切削过程中切削温度高,刀具磨损严重;

(4)弹性模量低。

钛合金的弹性模量仅为45钢的1/2,在载荷作用下发生变形后产生较大的回弹,与刀具后刀面摩擦严重,刀具磨损严重。

2.2激光快速成形结构特点

3D打印成形过程所用钛合金粉末见图1,其粒径为45~96μm。试验前,钛合金粉末置于120℃环境下烘干处理5h,以抑制粉末堵塞激光喷嘴,提高粉末流动性,保证送粉量均匀、稳定,避免对成形质量与精度造成不良影响。

最终3D打印的零件表面见图2。打印后的零件表面质量较差,无法满足使用要求。


3、加工工艺

3.1加工方案

TA15钛合金在加工过程中会产生因塑性变形导致的残余应力。针对该问题,采取多次装夹、逐层加工的方法,将零件加工过程分为粗、半精、精加工,逐步消除材料内应力和机械加工产生的切削残余应力。根据零件变形情况,工序间按需进行去应力退火处理,以满足最终的尺寸精度和形位公差要求。

根据零件结构特点及机床性能,采用DMU数控五轴加工中心,其控制系统为海德汉530。

机床主要参数见表1。


3.2加工参数

(1)刀具选择

由于钛合金与空气中氧和氮的亲和性强,并且钛合金加工过程中的铣削温度较高,因此钛合金的切屑迅速地从周围空气中吸收这些气体,生成硬脆层,同时,加工过程中也存在加工硬化现象。

此外,3D打印激光快速成型毛坯表面形成硬而脆的不均匀外皮,在粗加工时极易造成崩刃现象。因此,钛合金粗加工需选用强度高的刀具材料。

同时,由于钛合金材料对刀具材料的化学亲和力强,在切削温度高和单位面积上切削力大的条件下刀具易产生粘结磨损,因此需选用红硬性好、强度高、与钛合金材料亲和力差的刀具材料。由于钛合金的切屑为碎片状,因此,刀具需具有良好刀刃和较大的容屑槽,以避免因排屑而造成刀具剧烈磨损。综合考虑以上因素,选用YG类硬质合金刀具,其参数见表2。


(2)切削刀具路径规划

根据钛合金材料弹性模量小和加工易变形的特点,在刀具路径规划中需充分考虑切削过程的稳定性,避免切削力突然增大。同时,为保证切出的切屑最薄,应尽量保持刀具在加工过程中为不对称顺铣。

具体刀具路径规划原则如下:

①刀具路径全部采用不对称顺铣;

②避免切削圆角处刀具与材料大面积接触而产生加工振动。加工拐角位置时,增加拐角圆弧过渡,以避免大面积接触,减小加工振动;

③加工深槽和外形时,采用螺旋铣削方式,保证切削过程中的载荷稳定;

④面铣削时,采用渐开线式刀具路径,保证切削过程中的载荷稳定;

⑤遵循切出最薄切屑原则,开放区域采用圆弧进刀方式。

(3)切削参数选择

根据主运动与进给运动方向的相对关系,铣削分为顺铣和逆铣。

顺铣时切屑由厚到薄,逆铣时切屑由薄到厚(见图3)。铣削钛合金时,宜采用顺铣法,因为刀齿切离时的切屑薄,切屑不易粘结在切削刃上,且产生的应力为压应力,加工硬化小。逆铣时正好相反,切屑容易粘结,当刀齿再次切入时切屑被碰断,容易造成刀具材料出现剥落崩刃现象。


切削钛合金时,切削温度高、刀具耐用度低,而切削用量中切削速度对切削温度的影响最大,因此应尽量使切削速度产生的切削温度接近最优范围。

硬质合金刀具的最优切削温度约为650℃~750℃。

切削钛合金时一般采用较低的切削速度、较大的切削深度和进给量。

钛合金在切削过程中有加工硬化现象,如果切削深度太小,刀尖会在硬化层中切削,加重刀具磨损,因此采用大切深低转速的加工方式。

一般要求切削深度不小于1mm,线速度在20~40m/min之间。精铣切削试验参数见表3。


3.3铣削试验

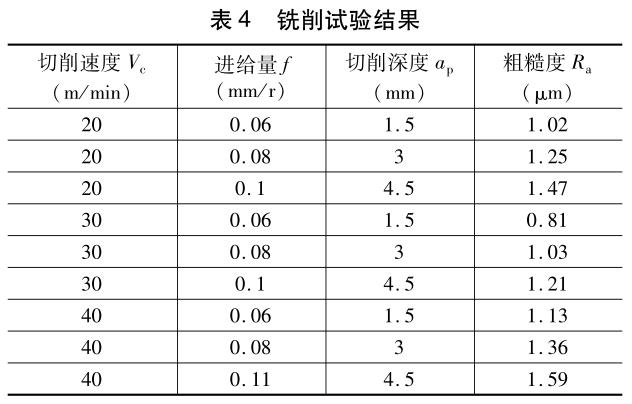

根据上述工艺方案,对该3D打印零件进行铣削试验。加工后的尺寸满足图纸要求。不同切削参数下所得表面粗糙度结果见表4。


由表可知,其中当切削速度为30m/min、进给量为0.06mm/r、切削深度为1.5mm时,铣削表面质量最好。

结语

以某3D打印激光成形钛加工件(钛合金结构件)为研究对象,对加工设备、加工刀具、加工路径规划、切削参数等进行工艺探索,找出合适的加工方案,通过分析确定合理的加工刀具和切削工艺参数。由铣削试验结果可知,当切削速度为30m/min、进给量为0.06mm/r,切削深度为1.5mm时,3D打印钛合金结构件的铣削效果最好。

参考文献

[1]郭建军.钛的新应用及展望[C].中国有色金属工业协会钛锆铪分会2009年年会论文集,2009.

[2]梁书锦,侯峰起,李英浩,等.航空紧固件用Ti-45Nb合金丝材的组织和性能[J].稀有金属材料与工程,2015,44:2203.

[3]范世平,谭智.TA15钛合金铣削力及薄壁结构铣削工艺的试验研究[J].工具技术,2014,48(8):69-72.

[4]周培培,李金泉,许立福,等.TA15钛合金切削振动与表面质量关系研究[J].工具技术,2016,50(5):21-24.

[5]GremaudM,WagnièreID,ZrydA,etal.Lasermetalform-ing:processingfundamentals[J].SurfaceEngineering,2013,12(3):251-259.

[6]ArcellaF,AbbottD,HouseM.Titaniumalloystructuresforairframeapplicationbythelaserformingprocess[C].Bos-ton,American:Structures,StructuralDynamics,andMateri-alsConferenceandExhibit,2013:71-73.

[7]李怀学,孙帆,黄柏颖.金属零件激光增材制造技术的发展及应用[J].航空制造技术,2012,55(20):26-31.

[8]巩水利,锁红波,李怀学.金属增材制造技术在航空领域的发展与应用[J].航空制造技术,2013,56(13):66-71.

第一作者:战祥鑫,硕士,工程师,首都航天机械有限公司,100076北京市

FirstAuthor:ZhanXiangxin,Master,Engineer,CapitalAer-ospaceMachineryCo.,Ltd.,Beijing100076,China
