医用钛合金板

标准：国标GB /T13810

牌号：Ti-6Al-4V, TC4

规格：

1、牌号、状态及规格

钛合金板材的牌号、状态及规格应符合表1的规定。

2、外形尺寸

2.1 板材的厚度、宽度、长度允许偏差应符合表2的规定。

2.2 板材的不平度应不大于3mm/m。

2.3 板材的侧边弯曲度应不大于3mm/m，

2.4 板材边部应切成直角，且无裂口、卷边、毛刺，切斜应不超过板材长度和宽度的允许偏差。

3、拉伸性能

板材的室温拉伸性能应符合表3的规定。

4、弯曲性能

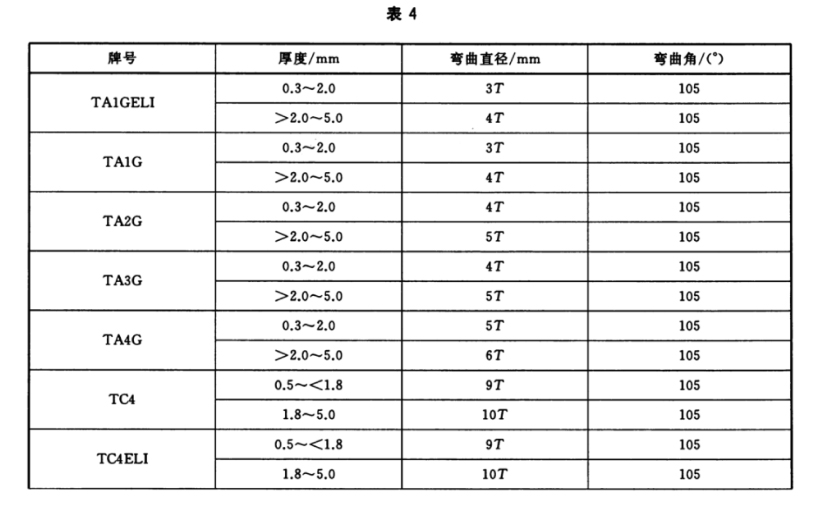

厚度不大于5.0mm的板材应进行弯曲试验，弯曲直径和弯曲角应符合表4的规定。弯曲后弯曲部位应无裂纹。

5、显微组织

TC4、TC4ELI和TC 20板材的显微组织应为在α+β两相区充分变形并经退火得到的组织， 原始β晶粒应充分破碎，不准许存在连续的晶界α。

6、晶粒度

TA1GELI、TA1G、TA2G、TA3G和TA4G板材的平均晶粒度应不粗于GB/T 6394一2002中的5.0级。

7、表面污染

板材应无任何富氧层，如a层或其他表面污染。

8、β转变温度

需方要求并在合同中注明时， TC4、TC4ELI和TC20板材应按熔炼炉号提供β;转变温度的实测值。

9、超声检测

钛板材应进行超声检测，其中厚度不大于6.0mm的板材应符合YS/T1001的规定，厚度大于6.0mm的板材应符合GB/T5193一2007中A1级的规定。

10、表面质量

10.1 板材应以酸洗、水磨、喷砂或机加工表面供货。

10.2 板材表面允许存在有轻微的发暗和局部的水迹；允许有局部的、不超出其厚度允许偏差的划伤、压痕、凹坑等缺陷，但应保证板材允许的最小厚度。

10.3 板材表面不准许有裂纹、起皮、氧化皮、压折、过碱洗、金属及非金属夹杂。

10.4 板材允许沿轧制方向清除局部缺陷，但清除后应保证板材允许的最小厚度。

10.5 板材不应有分层。
