源头厂家定制GH4169高温合金棒 TC11钛棒 钛精密加工件

一、产品名称：GH4169高温合金棒

高温合金GH4169，作为一种重要的材料，在广泛的工程应用中发挥着重要的作用。它具有出色的耐高温性能和机械性能，因此备受关注。

GH4169合金的组成经过精确的控制，以确保其优异的性能。根据摘自HB/Z140、GJB712A、GJB5301、Q/3B4052和Q/3B4054的文献，该合金的热处理制度分为标准热处理和直接时效处理两种。

标准热处理是GH4169合金的常用处理方法之一。具体的处理工艺针对不同的产品形式有所不同。例如，对于盘形锻件和环形件，首先进行(950~980)°C±10°C的加热处理，保温时间为1小时，然后通过氧化物退火（OQ）或气冷（AC）或水冷（WQ）进行快速冷却。接下来，在720°C±10°C的温度下进行8小时的固溶处理，然后通过空冷或风冷进行降温到620°C±10°C，保温8小时。通过这个热处理工艺，可以获得硬度在HB461到341之间的合金。

航天领域常用的GH4169合金锻制圆饼的热处理工艺稍有不同。加热温度范围为(950〜1010)°C±10°C，保温1小时，然后通过固溶处理（AC）在720°C±10°C下保温8小时。最后，进行降温到620°C±10°C的空冷或风冷处理。

对于丝材的热处理，首先在955°C±10°C下加热1小时，然后通过快速冷却进行固溶处理（AC），接着在720°C±10°C下进行8小时的降温固溶处理（FC），最后在620°C±5°C下保温(7〜8)小时进行空冷处理。这个处理过程可以获得HRCN32硬度。

GH4169合金的板材和焊接件有不同的处理制度可选择。制度I的处理工艺是先在(940〜960)°C下进行固溶处理（AC），然后在(710〜730)°C下进行8小时的降温固溶处理（FC），最后在(615〜620)°C下保温8至8.5小时进行空冷处理。固溶保温时间根据板材厚度的不同而有所调整。而制度II则是中间退火，加热温度为(940~960)°C，保温时间为15至20分钟，然后，让我们来看一下GH4169合金的直接时效处理方法。对于盘形锻件，直接时效处理非常简便。只需将其加热到720°C±10°C，并保持8小时，在此温度下进行固溶处理，然后通过空冷进行降温处理。

GH4169合金有着丰富的品种规格和供应状态。主要规格包括直径为15mm至100mm的热轧棒材、直径为100mm至350mm的锻制棒材，以及直径为8mm至45mm的圆形冷拉棒材和8mm至30mm的方形冷拉棒材。此外，还有直径为0.2mm至8mm的冷拉丝材，以及用于弹簧的冷拉丝材，其中A类的冷拉变形量为d≤6mm时为50%至60%，d>6mm时为30%以上；而B类的冷拉变形量为d≤0.65mm时为15%，而d>0.65mm时则没有冷拉变形限制。在板材方面，厚度范围为4.00mm至14.00mm的热轧板材和0.50mm至4.00mm的冷轧薄板都可供应。此外，还有厚度为0.10mm至0.80mm的冷轧带材和直径≤5mm、壁厚≤0.5mm、长度≥0.5m的管材可供选择。针对不同需求，GH4169合金还可提供各种规格的锻制圆饼、环件和模锻件等。

在供应状态方面，热轧和锻制棒材通常不经过热处理，经过车光或磨光后即可供应。冷拉棒材经过冷拉加工后，可通过冷拉+磨光或冷拉+固溶+磨光的处理工艺供应。丝材经过冷拉或固溶处理，并去除氧化皮后供应。弹簧用冷拉丝经过光亮固溶处理后，可以直接供应成直条或盘状。管材的处理方式根据类别不同，A类经过冷拔+固溶+除氧化皮或冷拔+光亮固溶处理后供应，而B类以冷拔状态供应。带材经过光亮固溶+切边处理后，成卷供应。冷轧薄板经过固溶+碱酸洗+平整+矫直+切边处理后供应，热轧板材经过固溶+碱酸洗+平整+切边处理后也可以供应。盘锻件通常以锻态+除氧化皮的形式供应，或经过标准热处理后进行粗加工。而环形件一般不经过热处理而直接供应。

GH4169高温合金具有广泛的应用领域和优异的性能特点。由于其出色的耐热性、抗氧化性和耐腐蚀性，GH4169合金在航空航天、航空发动机、化工、石油开采等领域得到了广泛的应用。在航空航天领域，GH4169合金常用于制造高温发动机的涡轮叶片、涡轮盘、喷气管和燃烧室部件等。在化工和石油开采行业，该合金常用于制造高温高压下的管道、阀门和化工反应器等设备。

GH4169合金的优异性能使其成为一种理想的高温结构材料。它具有优秀的高温强度、良好的抗蠕变性能和疲劳寿命，能够在高温环境下长期稳定工作。此外，该合金还具有优秀的可焊性和可加工性，可以通过热加工、冷加工和热处理等工艺进行成型和加工。

GH3625合金的机械性能及其在高温环境中的应用

总之，GH4169高温合金是一种具有广泛应用前景的优质材料。其在航空航天、航空发动机、化工、石油开采等领域的应用已经得到了充分验证。通过合适的热处理制度和供应状态，GH4169合金可以满足不同领域的需求，并展现出卓越的性能和可靠性。随着科技的不断进步，GH4169合金将继续发挥重要作用，并为各行各业的发展做出贡献。

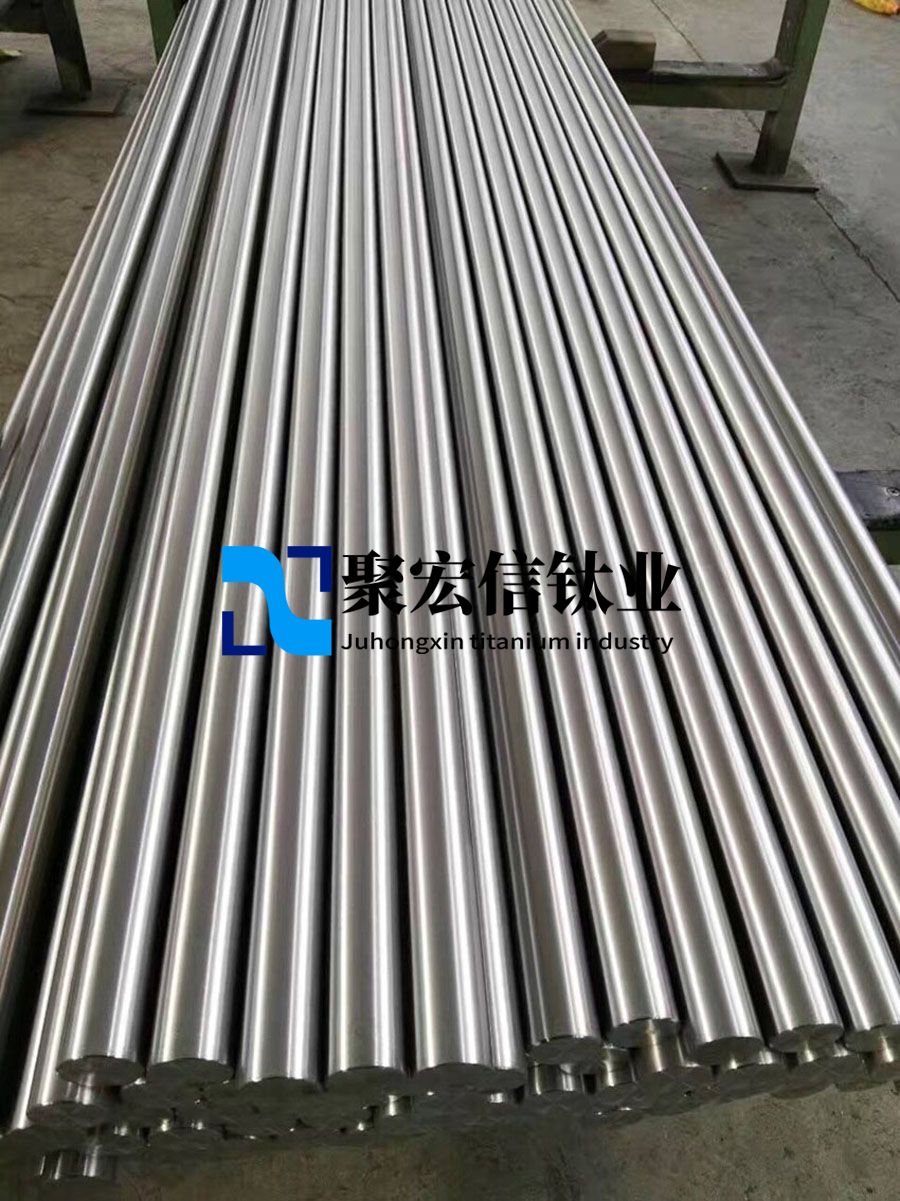

二、产品名称：TC11钛棒

1、产品简介

聚宏信钛业生产的钛棒主要分为纯钛棒和钛合金棒两种，TC11钛合金棒主要应用于石油开采设备配件，宇航，造船，汽车用途的钛加工件，标准件，定制件等，强度高，韧性好，焊接性能优良，应用广泛。

2、产品规直径6-350mm* 长度L<(6000mm)

3、执行标准：GB/T 2965-2007

4、材质 牌号  TC11 (BT9)（Ti-6.5Al-3.5Mo-1.5Zr-0.3Si）

5、生产工艺：锻造或轧制

6、交货状态：M退火态（A），R态,STA固溶时效。

7、生产周期：现货，批量定制：20-25工作日

8、最小起订量：50kg

三、产品名称：钛精密加工件

1、规格、牌号

交货状态:退火状态（M） 热加工态（R） 冷加工态（Y）(退火，超生波探伤)

包装:纸箱或木箱包装    表面处理：车光、倒角    表面质量：两个端面的表面粗糙度Ra值应不大于3.2lμm（以满足超声检验要求为准），内、外侧面的表面粗糙度Ra应不大于12.5μm(外圆周面需进行超声探伤时Ra应不大于3.2μm)，倒角半径为5～15mm。

产品表面不应有裂纹、折叠、重皮等肉眼可见的缺陷。表面局部缺陷允许用修磨的方法清除，清理深度应不超过其尺寸公差，并应保证其最小允许尺寸。清理深度与宽度之比在两端面应不大于1：6，在内、外侧面应不大于1：10。外侧面修磨应顺轴向。

表面光洁度：清洁，无尘，更好的耐酸使用寿命。

测试：力学性能，化学成分测试，超声检测。

相关链接
