一、产品名称：钛合金环
| 产品名称 | 钛合金锻件、钛合金环 |
| 尺寸 | 定制/来图加工 |
| 牌号 | TA1、 TA2 、TA9、 TA10、 TC4 |
| 标准 | ASTM B381，ASTM B4928, ASTM B13810, ISO-5832-2(3), JIS等 |
| 密度 | 4.51g/cm3 |
| 资质认证 | ISO 9001:2015 材料测试报告 |
| 技术 | 锻造，轧制，磨削 |
| 类型 | 无缝轧制锻造环的过程包括从锻造材料。 |
| 应用 | TC4钛合金环主要应用于医疗，化工，石油，制药，航空航天等领域。 |
1、牌号及执行标准
| 钛锻件产品 | |||||
| 产品名称 | 尺寸 | 牌号 | 标准 | ||
| 外径(mm) | 内径(mm) | 高度(mm) | |||
| 钛饼 | 50~200 | / | 20~140 | TA1、 TA2 、TA9、 TA10、 TC4 | ASTM B381 |
| 钛饼 | 200~400 | / | 25~150 | TA1、 TA2 、TA9、 TA10、 TC4 | ASTM B381 |
| 钛饼 | 400~600 | / | 30~110 | TA1、 TA2 、TA9、 TA10、 TC4 | ASTM B381 |
| 钛环 | 200~400 | 100~300 | 20~150 | TA1、 TA2 、TA9、 TA10、 TC4 | ASTM B381 |
| 钛环 | 400~700 | 150~500 | 30~250 | TA1、 TA2 、TA9、 TA10、 TC4 | ASTM B381 |
| 钛环 | 700~900 | 300~700 | 35~300 | TA1、 TA2 、TA9、 TA10、 TC4 | ASTM B381 |
| 钛环 | 900~1300 | 400~900 | 50~400 | TA1、 TA2 、TA9、 TA10、 TC4 | ASTM B381 |
2、化学成分
| 化学要求 | |||||||||
| 牌号 | GR1 | GR2 | GR3 | GR4 | GR5 | GR7 | GR9 | GR12 | GR23 |
| N(≤) | 0.03 | 0.03 | 0.05 | 0.05 | 0.05 | 0.03 | 0.03 | 0.03 | 0.05 |
| C(≤) | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 |
| H(≤) | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.012 |
| Fe(≤) | 0.2 | 0.3 | 0.3 | 0.2 | 0.4 | 0.3 | 0.25 | 0.3 | 0.25 |
| O(≤) | 0.18 | 0.25 | 0.35 | 0.4 | 0.2 | 0.25 | 0.15 | 0.25 | 0.13 |
| Al(≤) | / | / | / | / | 5.5~6.75 | / | 2.5~3.5 | / | 5.5~6.5 |
| V(≤) | / | / | / | / | 3.5~4.5 | / | 2.0~3.0 | / | 3.5~4.5 |
| Pd(≤) | / | / | / | / | / | 0.12~0.25 | / | / | |
| Mo(≤) | / | / | / | / | / | / | / | 0.2~0.4 | |
| Ni(≤) | / | / | / | / | / | / | / | 0.6~0.9 | |
| Ti | bal | bal | bal | bal | bal | bal | bal | bal | bal |

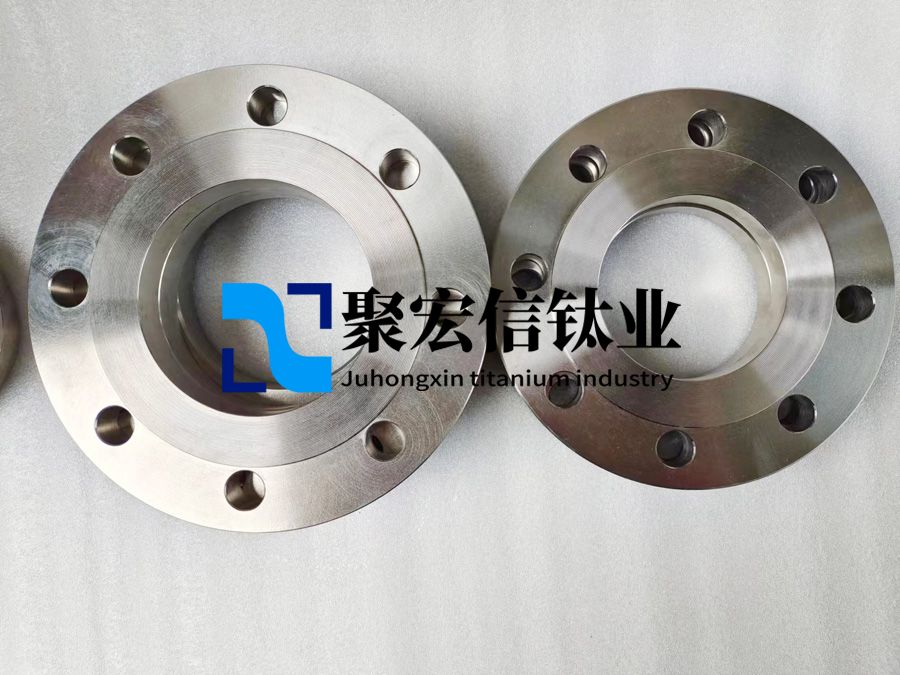

二、产品名称: 钛法兰
材质 :TA1 TA2 TA3 TA9 TA10 TC4 TC11
材质标准:GB/T16598-2013,GB/T 25137-2010,ASTM B381
1、钛法兰常用材质: TA1(GR1) TA2(GR2),TA9(GR7),TA10(GR12),TC4(GR5)
纯钛法兰:
TA1/GR1钛法兰(钛含量>=99.7%)
TA2/GR2钛法兰(钛含量>=99.5%)
钛合金法兰:
TA9/GR7钛法兰(钛含量>=99.5%)
TA10/GR12钛法兰(钛含量>=99.5%)
2、钛法兰形式/钛法兰连接种类:
板式平焊钛法兰-(PL)
带颈平焊钛法兰-(SO)
带颈对焊钛法兰-(WN)
钛法兰盖/钛盲板-(BL)
承插焊钛法兰-(SW)
螺纹钛法兰-(TH)
压力容器钛法兰
船用钛法兰/船舶钛法兰
3、钛法兰常用尺寸标准:
国标 (GB/T9119 , HG/T20592 JB/T系列)
船标(GB568-65、GB569-65、GB2503-89、GB2506-89、GB/T10745-89、GB2501-89、GB2502-89)
美标 (ANSI B16.5 , ANSI B16.47)
德标 (DIN系列)
日标(JIS系列)
欧标(EN1092-1)
4、钛法兰材质性能标准：
执行GB/T16598-2013, GB/T25137-2010, ASTM B381标准
5、物理性能和适用范围:
TA1钛法兰:耐酸碱,耐高温,抗腐蚀,延展性较好,适用于腐蚀性较强,常压管道连接。
TA2钛法兰:耐酸碱,耐高温,耐高压,适用于腐蚀性较强,压力较强的管道连接。
TA9钛合金法兰:耐高温,耐酸碱,耐高压,耐腐蚀,适用于各种极端环境。
TA10钛合金法兰:耐酸碱,耐高温,耐高压,耐腐蚀,尤其适用于酸碱环境强,压力较强的管道连接。

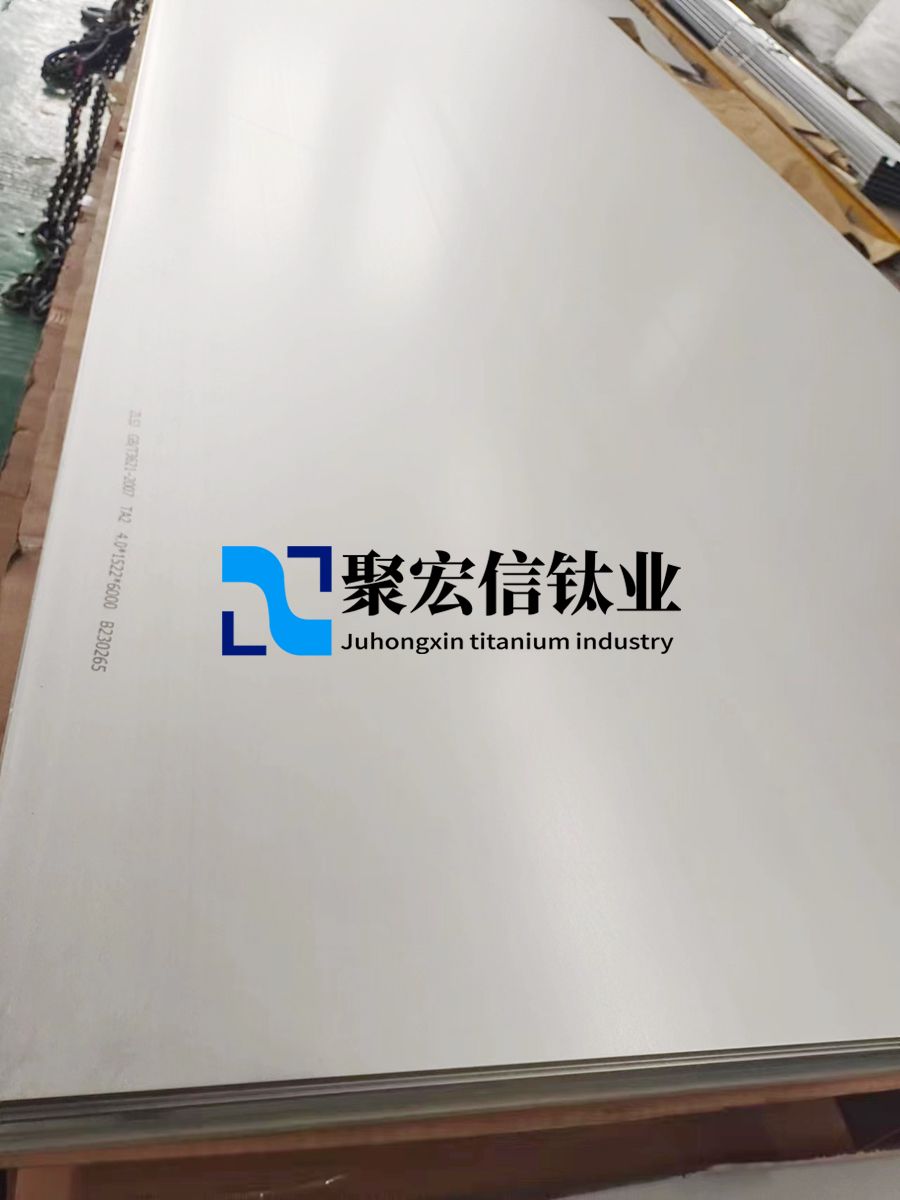

三、产品名称：钛合金板、TC4钛板
1、TC4钛合金板的性能特点：
（1）高于强度
钛合金的密度通常约为4.5g / cm3，仅为钢的60％。纯钛的强度接近普通钢。一些高强度钛合金超过了许多合金结构钢的强度。因此，钛合金的比强度（强度/密度）比其他金属结构材料大得多。可以生产具有高单位强度，良好的刚度和重量轻的零件。当前，钛合金用于飞机发动机部件，骨架，蒙皮，紧固件和起落架。
（2）高热强度
工作温度比铝合金高数百度，并且可以在中等温度下保持所需的强度。两种类型的钛合金可以在450至500°C的温度下长时间工作。两种类型的钛合金在150至500°C的范围内仍然很高。铝合金在150℃时明显降低。钛合金的工作温度可以达到500℃，而铝合金的工作温度可以低于200℃。
（3）耐腐蚀性好
钛合金可在潮湿的大气和海水介质中工作，其耐蚀性远优于不锈钢。它特别耐点蚀，酸和应力腐蚀。碱，氯化物，氯，硝酸和硫酸等有机物，具有优异的耐腐蚀性。但是，钛对还原氧和铬盐介质的抵抗力较差。
（4）低温性能好
钛合金可以在低温和超低温下保持其机械性能。间隙性能非常低的钛合金（例如TA7）的低温性能在-253℃下仍可以保持一定程度的可塑性。因此，钛合金也是重要的低温结构材料。
（5）化学活性大
钛具有很大的化学活性，并与大气中的O，N，H，CO，CO2，水蒸气，氨气等产生强烈的化学反应。当碳含量大于0.2％时，钛合金中会形成硬TiC ;温度较高时，与氮相互作用时也会形成TiN硬质表面层。当温度高于600℃时，钛吸收氧气以形成具有高硬度的硬化层。 ;氢含量的增加也将形成脆性层。通过吸收气体而产生的硬而脆的表层的深度可以达到0.1至0.15mm，并且硬化度为20％至30％。钛还具有很大的化学亲和力，并易于粘附在摩擦表面上。
（6）导热系数小，弹性模量小
钛的热导率为15.24W /（m.K）约为镍的1/4，铁的1/5，铝的1/14，并且各种钛合金的热导率比钛低约50％。钛合金的弹性模量约为钢的1/2，因此其刚性差且易于变形。不适合制作细长的杆和薄壁零件。切削过程中加工表面的回弹很大，约为2到3倍，导致严重的摩擦、粘连、粘接磨损。
2、TC4钛合金板的加工注意事项：
（1）对于半自动切割，应将导轨放在钛板的平面上，然后将切割机放在导轨上。请注意，顺序不能颠倒。
（2）切削参数应适当，并应根据钛板的厚度等合理确定，以获得良好的切削效果。
（3）检查喷嘴气体是否畅通，如果堵塞，则将其解锁。
（4）切割钛板之前，必须清洁表面并留出一定的空间，以帮助熔渣吹出。
（5）切割喷嘴与钛板表面之间的距离应适当。距离太近或太远都是不好的。
（6）钛板的预热应足以避免影响切割过程。
（7）如果要切割不同尺寸的工件，则应先切割小片，然后再切割大片。
根据钛合金板制造商的数据，钛是一种新型金属。钛的性能与碳，氮，氢和氧等杂质的含量有关。纯的碘化钛杂质含量不超过0.1％，但强度低，塑性高。 99.5％工业纯钛的性能为：密度ρ= 4.5g/cm3，熔点1725°C，导热系数λ= 15.24W/（mK），拉伸强度σb= 539MPa，伸长率δ= 25％，断面收缩率率ψ= 25％，弹性模量E = 1.078×105MPa，硬度HB195。
