航空发动机被誉为现代工业“皇冠上的明珠”，集中体现了国家工业基础和综合国力，而高温合金从开始研发就广泛用于航空发动机，可以说航空发动机与高温合金一直相伴而行。高温合金通常指以镍、钴、铁等元素为基体，能在高达 600 ℃及以上温度承受应力，并具有抗氧化与抗腐蚀能力的合金[1-2]。虽然高温合金种类繁多，但应用最广泛的还是镍基高温合金，根据强化机制的不同，高温合金可以分为固溶强化型、沉淀强化型和晶界强化型三类[3-4]。GH3536 和 GH4169 分别是固溶强化型合金和沉淀强化型合金的典型代表。
GH3536（Hastelloy X）是一种固溶强化型镍基高温合金，含有较高的 Fe 元素。该合金主要由 Cr和 Mo 等元素进入基体形成固溶强化，其具有优良的加工性能和高温氧化性能。在 900 ℃ 以下，GH3536合金具有中等的持久和蠕变强度，可在 1090 ℃ 短时间工作[5]。GH4169（Inconel 718）是一种沉淀强化型高温合金，主要强化相为面心立方结构的γ′（Ni3（Al，Ti））以及体心四方结构的 γ″（Ni3Nb）。
GH4169 合金的屈服强度、抗拉强度、持久性能、抗蠕变能力都非常优异，而且还具有良好的耐腐蚀、抗辐射以及良好的焊接性能，该合金在 650 ℃ 以下能够长期服役[6]。这两种合金常用于制造在高温环境下使用的航空发动机燃烧室、飞行器挡板、蜂窝结构隔热层等结构件和承力件。然而，传统成形工艺设计局限大，工艺适应性不高，难以满足航空航天等领域复杂高性能构件的要求。此外，焊接和铸造过程中合金的金属液体流动性差，导致材料性能低，GH3536 合金锻造过程加工硬化会导致加工过程中刀具严重磨损，效率低且成本高。因此，寻找一种设计自由度大且成形效率高的工艺至关重要。
激光选区熔化（selective laser melting，SLM）技术是增材制造技术中最具潜力的技术之一，其利用高能激光束作为能量源，依据三维计算机制图切片模型中规划好的扫描路径选择性熔化铺设到基板上的金属粉末床，随着液态金属的凝固，逐层叠加形成三维实体构件。该工艺无须使用复杂的配套设施，如模具、夹具等，成形工序简单，可成形精密的复杂结构件，并且不受三维模型几何形状的限制[7-10]。所以 SLM 工艺应用在航空发动机制造领域上具有显著优势，因此探究 SLM 工艺成形高性能 GH3536、GH4169 合金具有重要的工程意义。科研人员对 SLM 成形 GH3536 合金和 GH4169合金的缺陷、组织和力学性能做了一些研究，并取得了一定的研究进展。Tomus 等[11] 研究发现，SLM 成形 Hastelloy X 合金中的孔隙是在熔池之间形成的。通过降低激光扫描速度，可以减少孔隙的含量，而增加合金中 Mn、Si、S 和 C 等含量会降低Hastelloy X 合金的结晶温度，促进裂纹的形成。李勇[12] 研究了 GH3536 合金 SLM 成形过程，发现随体能量密度的增加，合金中的微裂纹逐渐增多。肖来荣等[13] 对 SLM 成形的 GH3536 合金进行了热等静压和固溶处理，发现在成形态组织中，可观察到熔池形貌、柱状晶及晶内的胞晶结构，而无析出物。虽然热等静压可以有效愈合缺陷、消除熔池和枝晶，但是会导致 M23C6 沿晶界连续析出。固溶处理后，大量碳化物会回溶，从而显著提高伸长率。
Parimi 等[14] 研究了激光功率对 Inconel 718 合金枝晶生长及晶体学织构的影响，结果表明在高功率下可以获得定向纤维织构的柱状晶组织。Zhang等[15-16] 研究发现，SLM 成形的 IN718 合金经过1080 ℃+980 ℃ 双固溶处理后，试样基体中弥散析出的 γ′、γ″强化相和晶界析出的 δ 相可以显著提高合金的高温力学性能。
上述研究为 SLM 成形 GH3536、GH4169 合金的工艺参数和后续热处理提供了参考依据，但目前有关不同温度和时间均匀化处理对 SLM 成形 GH3536、GH4169 合金组织演变和晶粒尺寸变化的研究较少。由于 SLM 技术独特的成形工艺，合金在沿成形方向和沿激光扫描方向经历了不同的热循环，导致其组织不同于传统成形工艺，需要探究适用于SLM 的热处理制度。为此，本工作研究 SLM 工艺制备 GH3536、GH4169 合金的缺陷特征、微观组织以及不同温度和时间均匀化处理对组织演变、平均晶粒尺寸及显微硬度的影响。
1、 实验材料与方法
1.1 实验材料

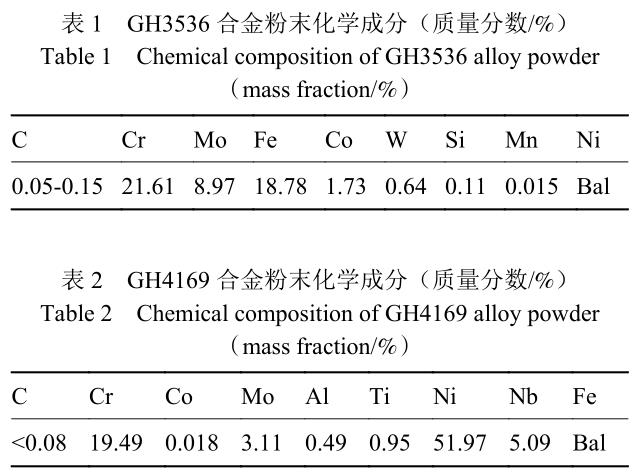

实验材料是由中国航发北京航空材料研究院制备的 GH3536、GH4169 粉末，如图 1 所示，两种粉末粒度分布均匀，球形度较高，卫星球少，粒径分布在 15～60μm 之间，表 1 为 GH3536 合金粉末化学成分，表 2 为 GH4169 合金粉末化学成分。
1.2 实验方法
激光选区熔化设备为 EOS-M290，该设备配有最大功率 400 W 的固体光纤激光器，并具有 250 mm×250 mm×325 mm 的成形空间。GH3536 合金的成形参数为激光功率 280 W、扫描速度 1250 mm/s、扫描间距 110μm 以及铺粉厚度 40μm。GH4169合金的成形参数为激光功率 270 W、扫描速度1100 mm/s，扫描间距 110μm 以及铺粉厚度 40μm。两种合金的激光扫描策略如图 2 所示，采用条纹状扫描方式，并且相邻两层激光扫描方向旋转 67°。整个成形过程在高纯氩气氛围（99.999%）中进行，以免金属氧化与氮化的问题。SLM 成形的试样显微组织形貌与传统加工工艺存在显著差异，成形态试样晶粒极为细小，且试样内部热应力大，易发生变形，需采用合适的热处理调控其显微组织与析出相，使其满足使用要求。
采用 HT40/17 设备对成形态 GH3536、GH4169 合金进行均匀化热处理，参考《中国航空材料手册》制定本实验的热处理工艺，升温速率 10 ℃/min，冷却方式为炉冷，表 3 为 GH3536 和 GH4169 合金的均匀化热处理方案。
金 相 试 样 依 次 经 打 磨 、 抛 光 和 腐 蚀 处 理 ，GH3536 试样的腐蚀液为王水（HNO3∶HCl=1∶3），GH4169 试 样 的 腐 蚀 液 为 Kallings 试 剂 （100 mLC2H5OH+ 100 mL HCl+ 5 g CuCl2），腐蚀后的试样在 OLYPMUS-DP72 型光学显微镜下进行宏观组织观察并拍照，用场发射扫描电镜 Quanta 650（配备 EDS 能谱仪）进行微观组织观察，对选定区域进行成分分析。用 Nano measurer 软件对 OM、SEM、TEM 等图片中微纳米尺度下的长度、直径和孔径等尺寸统计分析，依据 GB/T 6394—2017《金属平
均 晶 粒 度 测 量 方 法 》 用 该 软 件 对 热 处 理 后 的GH3536、GH4169 合金的晶粒尺寸进行测量。使用 HXD-1000TMC/LCD 自动转塔显微维氏硬度计测量试样的维氏硬度（HV），载荷设定为 1.96 N，加载时间为 15 s，测试时在试样的不同位置取 10 个测试点，相邻测试点间距不低于 0.1 mm，去掉测试结果最大值和最小值，剩余硬度值取平均值。
2、 结果与分析
2.1 成形态组织

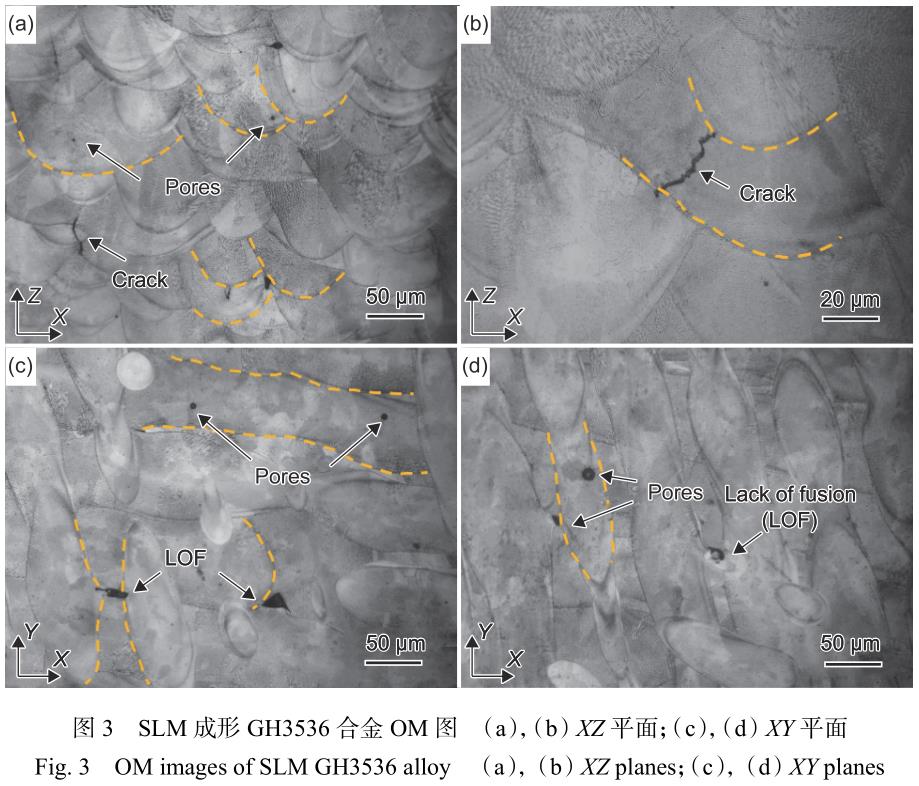

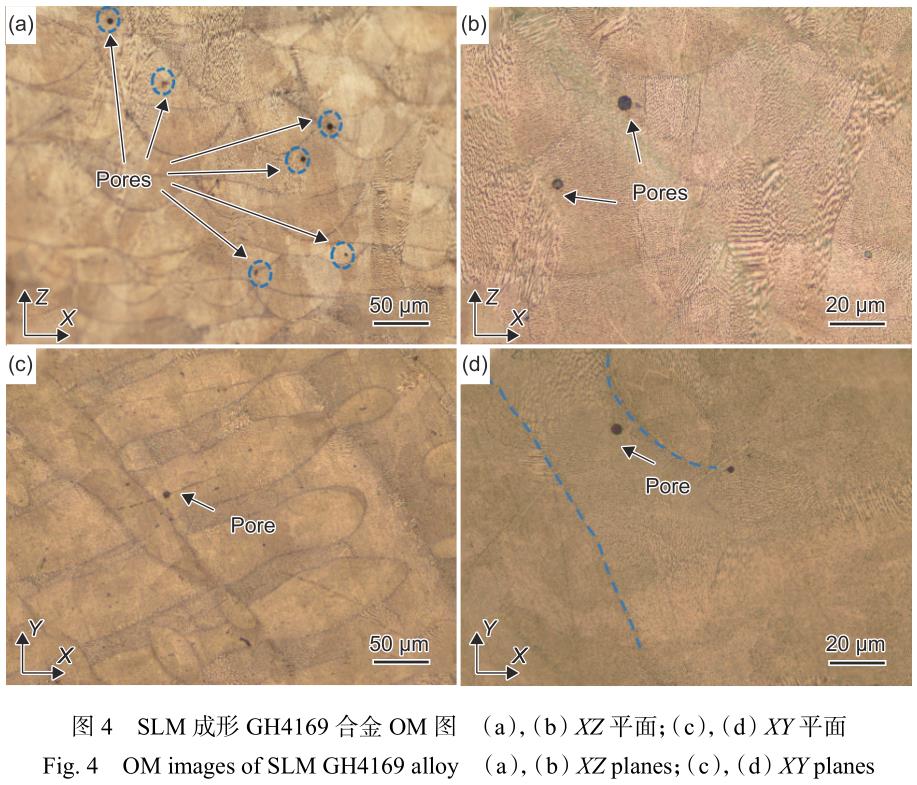

图 3 为成形态 GH3536 合金的宏观形貌图，图 4 为成形态 GH4169 合金的宏观形貌图。定义垂直于成形方向的平面为 XY 面，平行于成形方向的平面为 XZ 面。在两种合金的 XZ 面上，出现了大量半圆形熔池形貌；而在 XY 面上，呈现出激光扫描熔道形貌，同一沉积层间的熔道相互平行，上下两个打印层之间由于扫描策略使得扫描路径发生旋转从而相互交叉，测量交角为 67°。如图 3 所示，成形态 GH3536 合金 XY 和 XZ 平面均存在大量缺陷，包括孔洞（气孔、未熔合）和裂纹。试样沿成形方向存在更多裂纹，长裂纹贯穿熔池，已有文献报道此类裂纹属于凝固裂纹[17-18]。如图 4 所示，无论 XY 平面还是 XZ 平面，成形态 GH4169 合金的表面成形质量良好，除了气孔外，没有发现如未熔合、裂纹等其他缺陷。
图 5 为成形态 GH3536 和 GH4169 合金的微观组织。两种合金的扇形熔池（图 5（a）、（e））主要由细小的胞状晶和枝晶构成，且柱状晶贯穿多个熔池。在 SLM 成形过程中，金属粉末在高能激光束的作用下快速熔化，激光照射区域的温度急剧上升，同时熔池的冷却速度极快，导致晶粒生长处于非平衡状态，凝固界面前沿的枝晶逆着最大温度梯
度的方向外延生长[19]。观察成形态 GH3536 合金的微观组织，发现裂纹（图 5（b））沿晶界扩展，裂纹两侧细小的亚晶粒择优取向不同，并且可以明显看出裂纹方向呈一致性，有沿成形方向（垂直于熔池底部）分布的趋势[20]。由于熔池是半圆形，熔池下端存在非重合区域，裂纹由熔池搭接区域处萌生向熔池非重合区域扩展，熔池搭接区经过热循环的反复作用，残存的热应力较大，可以为裂纹萌生提供足够的驱动力。另外，在凝固收尾阶段，固态接近100%，而剩余液态 GH3536 无法充分凝固导致的内部空隙形成液膜分离，这与液化裂纹的液膜分离不同，液化裂纹的液膜来自低熔点共晶，并且优先发生在大角度晶界处。未熔合（图 5（c））的形状不规则，多出现在熔合线的边界附近，由于激光束呈高斯分布，在熔池边界处的激光能量密度可能不足，而且熔池边界处于高温熔池和低温固态材料之间的过渡区域，当熔池边界处的温度变化较大时，金属流动差不能完全填充前一层的缝隙，会使未熔合的现象更容易发生。气孔（图 5（d））随机出现在层内，无明显分布规律，可能是材料熔化时吸收了过多的气体或者没有完全排除气泡而产生的[21]。另外，在成形态 GH4169 合金中，组织细小且均匀，观察到了少量的 Laves 相，如图 5（f）所示，Laves 相属于脆性偏析相，会对材料的力学性能产生影响。类似 的 现 象 在 其 他 学 者 的 研 究 中 同 样 被 发 现 ，Zhang 等[16] 用 SLM 成形 Inconel 718 合金时，在成形态试样中的枝晶间通过 TEM 明场相观察发现了 Laves 相。
2.2 热处理态组织

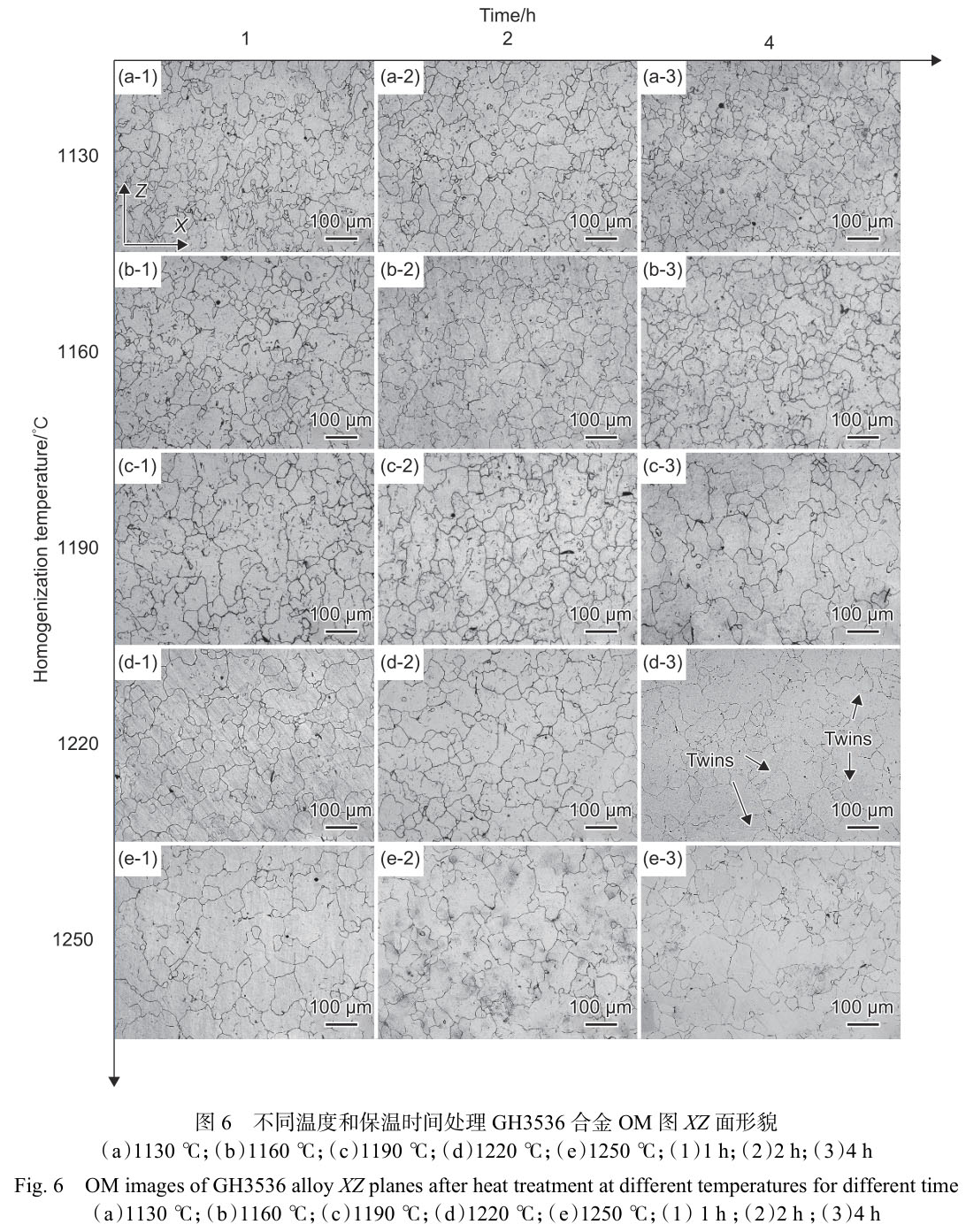

图 6 为不同温度、保温时间均匀化热处理后GH3536 合金 XZ 面的组织形貌。在均匀化热处理后，GH3536 合金中熔池消失，枝晶全部溶解，细小的晶粒合并长大为等轴晶。GH3536 合金晶粒分布表现为交替排列的粗等轴晶区与细等轴晶区，呈“棋盘状”分布。大晶粒占据“棋格”位置，小晶粒围绕大晶粒出现，如图 6（b-2）所示，这种现象的主要原因是 SLM 成形过程中，在重熔区的金属经历了多次熔化和凝固过程，导致变形应力分布不均，经过均匀化处理后，残余应力释放，为重熔区的晶粒形核提供畸变能[22]。同时，当均匀化温度高于1190 ℃ 时，GH3536 合金生成退火孪晶（图 6（d-3）），从而提高合金强塑性。随均匀化温度的提高和保温时间的延长，晶粒内部短棒状析出相的数量减少。在均匀化温度为 1220 ℃ 和 1250 ℃ 时，晶粒内析出相明显减少，并随着保温时间的延长几乎全部消失。
图 7（a）～（f）为不同温度下均匀化处理 2 h 后GH3536 合金的显微组织，结果显示，在每个试样的晶界处都观察到了灰白色的析出相，同时晶内也有少量的灰白色相存在。随均匀化温度的升高，晶内的灰白色析出相逐渐减少。当均匀化温度升至1250 ℃ 时，几乎无法观察到晶内的析出相，析出相集中在晶界附近。通过对晶界和晶内的灰白色析出物进行 EDS 分析（图 7（g），（h）），发现两种析出物成分相似，均富含 Cr 元素，结合文献分析[23-24]，判定这种析出相为 M23C6 型碳化物。成形态 GH3536合金基体固溶的 Cr、Mo 等元素合金化效果好，这些元素溶入基体晶格中，原子间相互作用产生晶格畸变，晶格畸变会阻碍位错运动，限制滑移的进行。均匀化处理后，部分元素析出，和 C 原子形成碳化物，同时晶格畸变减弱，位错运动的阻碍程度降低，SLM 过程中积累的应力得到释放。
图 8 为不同温度和保温时间均匀化热处理后GH4169 合金 XZ 面的组织形貌。均匀化热处理后，原始成形态的 GH4169 合金熔池形貌消失，细小的枝晶合并长大，组织明显奥氏体化，且晶界不明显，这与晶界上的析出相有关。与前文热处理后得到 GH3536 合金类似，晶粒呈“棋盘状”分布。GH4169 合金均匀化处理后晶粒内部出现了更多平行的孪晶结构，1200 ℃ 热处理后 GH4169 合金中孪晶明显减少。GH4169 合金层错能较低，在热处理后新相析出形核的过程中会伴有大量的层错生成，层错会形成孪晶。相较于其他热处理制度，1200 ℃ 热处理后 GH4169 合金中孪晶明显减少。
随着均匀化温度的提高和保温时间的延长，GH4169合金的晶粒逐渐长大，晶界也由原来的平直逐渐变曲折，等轴化趋势显现，晶内成分更加均匀化。1200 ℃ 热处理后 GH4169 合金中孪晶明显减少。进一步对不同温度均匀化处理 2 h 后 GH4169试样进行 SEM 分析，如图 9 所示，均匀化处理后，GH4169 合金内部 Laves 相或偏析均充分溶解，有白亮色的相析出，EDS 检测发现，白亮色析出相中Nb 和 C 的含量居高，结合文献分析，分析为 NbC析出，未发现强化相 γ′和 γ″。成形态 GH4169 合金经过均匀化处理后，大部分 Laves 相溶解进基体，Nb 元素大量释放，在保温阶段与 C 原子形成碳化物在晶界和晶内析出，而 γ′和 γ″相的析出温度较低，均匀化温度超出两者的析出温度区间，γ′和γ″相不会析出。γ′和 γ″相会对位错的运动产生阻碍作用，其形态、数量及分布都会影响材料性能[25-26]。
随着均匀化温度的增加，在晶界上的析出相明显增多。当均匀化温度为 1080 ℃ 时，晶内有颗粒状的析出相弥散分布，晶界上的析出相较少。当均匀化温度升到 1120 ℃ 时，相较于前者晶界上析出量更多，析出相更加均匀连续，说明均匀化程度明显提高。当均匀化温度提升至 1160 ℃ 时，晶界上的球状析出相长大明显。当均匀化温度提升至 1200 ℃时，晶界上的析出相尺寸最大。
2.3 均匀化处理后合金平均晶粒尺寸
图 10 为不同均匀化制度对 GH3536 和 GH4169合金晶粒尺寸的影响。由图 10（a）可以发现，随着均匀化温度的提高和保温时间延长，GH3536 合金晶粒尺寸逐渐增大。均匀化温度为 1130 ℃ 和1160 ℃ 时，GH3536 合金的晶粒尺寸较小，约为 50～70μm；在 1190 ℃，4 h 的热处理制度下，晶粒尺寸显著增大。相比保温 1、2 h，晶粒尺寸增加到 90μm左右；在 1220 ℃ 和 1250 ℃ 下，晶粒尺寸急剧增大，尺寸集中在 90～100μm。由图 10（b）可以看出，与 GH3536 合金一致，随着均匀化温度的升高，GH4169 合金晶粒逐步长大，保温时间的延长，晶粒大小也呈现增大的趋势。由于 GH4169 热处理后出现了大量的退火孪晶，导致平均晶粒尺寸较小，1080 ℃、1 h 热处理后晶粒尺寸小于 60μm，1200 ℃、2 h 和 1200 ℃、4 h 热处理后晶粒尺寸大于 80μm。
2.4 显微硬度

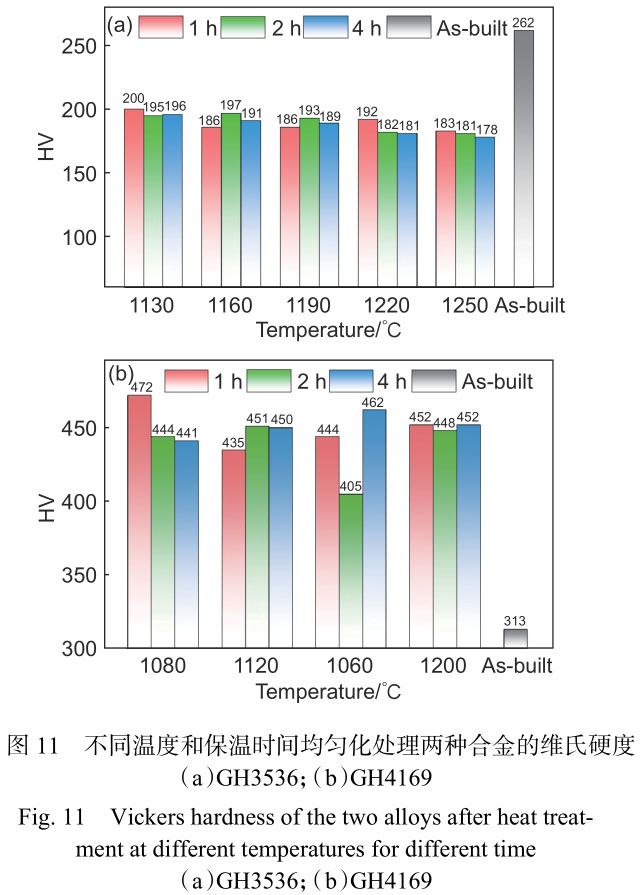

图 11 为均匀化处理后 GH3536 和 GH4169 合金 的 显 微 硬 度 。 从 图 11（a） 可 以 看 出 ， 成 形 态GH3536 合金的平均硬度为 262HV。在经过均匀化处理后，所有试样硬度均在 178～200HV 之间，并且随均匀化温度的升高，GH3536 合金的硬度呈下降趋势。在经过均匀化处理后，GH3536 试样硬度下降的原因主要有两方面：第一，GH3536 合金晶粒尺寸变大，晶内存在许多细小枝晶合并长大为等轴晶，细晶强化作用减弱；第二，均匀化处理后，合金内部位错塞积缠绕作用减弱。
从图 11（b）可以看出，成形态 GH4169 的平均硬度为 313HV。与 GH3536 合金相比，经过均匀化热处理后的 GH4169 合金硬度显著增大，在 430～450HV 之间。GH4169 合金硬度变化不同于 GH3536合金，GH4169 合金属于沉淀强化型高温合金，热处理随炉冷却过程中，枝晶间少量的脆性 Laves 相逐步 溶 解 ， 不 同 程 度 析 出 的 NbC 分 布 于 基 体 中 ，NbC 具有较高的硬度，弥散分布起到细化强化钉扎位错的作用，使合金硬度得到升高。随着均匀化 温 度 和 保 温 时 间 的 增 加 ， 晶 粒 度 升 高 ， 同 时NbC 的析出量增多，二者均使硬度值有不同程度的提升。
3、 结论
（1）成形态 GH3536 合金中存在较多缺陷（气孔、裂纹、未熔合），其中裂纹沿成形方向分布，未熔合主要分布在熔合线附近；成形态 GH4169 合金中存在少量随机分布气孔，无明显其他缺陷，且结合良好。两种合金的扫描熔道（XY 面）和鱼鳞状熔池（XZ 面）清晰可见，由细小枝晶组成的柱状晶贯穿熔池生长。
（2）经均匀化处理后，GH3536 和 GH4169 合金组的熔池和熔道形貌消失，均匀化程度提高，晶粒发生再结晶后长大为等轴晶，且出现孪晶组织。GH3536合金微观组织中晶界和晶内有灰白色 M23C6 析出，随着均匀化温度升高呈现减少的趋势；GH4169 合金微观组织中晶界和晶内有白色的 NbC 析出，随着均匀化温度升高有所减少。
（3）随着均匀化温度升高和保温时间延长，GH3536、GH4169 合金的晶粒不断长大。其中，GH3536 合金的晶粒尺寸从 1130 ℃，1 h 的 48.5μm增大到 1250 ℃，4 h 的 100.9μm，同比增大了 106.8%。GH4169 的晶粒尺寸从 1080 ℃，1 h 时的 57μm 增大到 1200 ℃，4 h 时的 87.4μm，同比增加了 53.3%。
（4）与成形态相比，GH3536 合金经过均匀化处理后显微硬度下降明显，由原来 262HV 下降到180～190HV 左右，随均匀化温度提高和保温时间延长，显微硬度略微下降。与之相反，GH4169 合金经过均匀化处理后硬度提高。当均匀化温度为1080，1120，1160，1200 ℃ 时，均匀化热处理后试样的显微硬度均保持在 430～450HV 左右，明显高于成形态试样的 313HV。
参考文献：
［1］郭建亭. 高温合金材料学 [M]. 北京：科学出版社，2008：3-17.
GUO J T. Materials science and engineering for superal-loys[M]. Beijing：Science Press，2008：3-17.
［2］王会阳，安云岐，李承宇，等. 镍基高温合金材料的研究进展 [J]. 材料导报，2011，25（增刊 2）：482-486.
WANG H Y，AN Y Q，LI C Y，et al. Research progress of Ni-based superalloy[J]. Materials Reports， 2011，25（Suppl 2）：482-486.
［3］王建国，任朋立，张周科，等. 我国高温合金的发展及前景 [J]. 热加工工艺，2016，45（4）：13-14.
WANG J G，REN P L，ZHANG Z K，et al. Development and prospect of high temperature alloy in China[J]. Hot Working Technology，2016，45（4）：13-14.
［4］唐中杰，郭铁明，付迎，等. 镍基高温合金的研究现状与发展前景 [J]. 金属世界，2014，171（1）：36-40.
TANG Z J， GUO T M， FU Y，et al. Research present sit-uation and the development prospect of nickel-based superalloy[J]. Metal World，2014，171（1）：36-40.
［5］计霞，楚瑞坤，陈志茹，等. 激光选区熔化 GH3536 高温合金的成形工艺及组织性能 [J]. 金属热处理，2020，45（11）：205-210.
JI X，CHU R K，CHEN Z R，et al. Forming process and microstructure and properties of selective laser melted GH3536 superalloy progress of Ni-based superalloy[J].Heat Treatment of Metals Reports，2020，45（11）：205-210.
［6］CAO M， ZHANG D Y， GAO Y， et al. The effect of homogenization temperature on the microstructure and high temperature mechanical performance of SLM-fabri-cated IN718 alloy[J]. Materials Science and Engineer-ing：A，2021，801：140427.
［7］张立浩，钱波，张朝瑞，等. 金属增材制造技术发展趋势综述 [J]. 材料科学与工艺，2022，30（1）：42-52.
ZHANG L H，QIAN B，ZHANG C R，et al. Summary of development trend of additive manufacturing technology [J]. Materials Science and Technology，2022，30（1）：42-52.
［8］张学军，唐思熠，肇恒跃，等. 3D 打印技术研究现状和关键技术 [J]. 材料工程，2016，44（2）：122-128.
ZAHNG X J，TANG S Y，ZHAO H Y，et al. Research status and key technologies of 3D printing[J]. Journal of Materials Engineering，2016，44（2）：122-128.
［9］何建斌，许燕，周建平，等. 金属增材制造技术的研究进展 [J]. 机床与液压，2020，48（2）：171-175.
HE J B，XU Y，ZHOU J P，et al. Research progress of additive manufacturing technology for metal[J]. Machine Tool & Hydraulics，2020，48（2）：171-175.
［10］顾冬冬，张红梅，陈洪宇，等. 航空航天高性能金属材料构件激光增材制造 [J]. 中国激光，2020，47（5）：32-55.
GU D D，ZHANG H M，CHEN H Y，et al. Laser addi-tive manufacturing of high-performance metallic aerospace components[J]. Chinese Journal of Lasers，2020，47（5）：32-55.
［11］TOMUS D， JARVIS T， WU X， et al. Controlling the microstructure of Hastelloy-X components manufactured by selective laser melting[J]. Physics Procedia， 2013，41（41）：823-827.
［12］李勇. GH3536 合金选区激光熔化成形行为及高温性能研究 [D]. 上海：机械科学研究总院，2019.
LI Y. Research on forming behavior and high tempera-ture properties of GH3536 superalloy by selective laser melting technology[D]. Shanghai： China Academy of Machinery Science and Technology，2019.
［13］肖来荣 ， 谭威 ， 刘黎明 ， 等 . 后处理对增材制造GH3536 合金组织与性能的影响 [J]. 激光与光电子学进展，2021，58（17）：325-333.
XIAO L R，TAN W，LIU L M，et al. Effect of post treat-ment on microstructure and properties of GH3536 alloy formed by laser forming[J]. Laser & Optoelectronics
Progress，2021，58（17）：325-333.
［14］PARIMI L L，RAVI G A，CLARK D，et al. Microstruc-tural and texture development in direct laser fabricated IN718[J]. Materials Characterization，2014，89（3）：102-111.
［15］ZHANG D Y，FENG Z，WANG C J，et al. Comparison of microstructures and mechanical properties of Inconel 718 alloy processed by selective laser melting and cast-ing[J]. Materials Science and Engineering： A， 2018，724：357-367 .
［16］ZHANG D Y，NIU W，CAO X Y，et al. Effect of stan-dard heat treatment on the microstructure and mechanical properties of selective laser melting manufactured Inconel 718 superalloy[J]. Materials Science and Engineering：A，2015，644：32-40.
［17］许鹤君，李勇，祁海，等. 热等静压工艺对选区激光熔化成形 Hastelloy X 合金持久性能的影响 [J]. 机械工程材料，2018，42（12）：53-57.
XU H J，LI Y，QI H，et al. Effect of hot pressing process on stress-rupture property of Hastelloy X alloy by selec-tive laser melting[J]. Materials for Mechanical Engineer-ing，2018，42（12）：53-57.
［18］GUO B， ZHANG Y， YANG Z， et al. Cracking mecha-nism of Hastelloy X superalloy during directed energy deposition additive manufacturing[J]. Additive Manufac-turing，2022，55：102792.
［19］WANG Y，YU C，XING L，et al. Grain structure and tex-ture of the SLM single track[J]. Journal of Materials Pro-cessing Technology，2020，281：116591.
［20］孙闪闪，滕庆，程坦，等. 热等处理对激光选区熔化GH3536 合金组织演变规律的影响研究 [J]. 机械工程学报，2020，56（21）：208-218.
SUN S S，TENG Q，CHENG T，et al. Influence of heat treatment on microstructure evolution of GH3536 super-alloy fabricated by selective laser melting[J]. Journal of Mechanical Engineering，2020，56（21）：208-218.
［21］FU J，LI H，SONG X，FU M W，et al. Multi-scale defects in powder-based additively manufactured metals and alloys[J]. Journal of Materials Science & Technology，2022，122（27）：165-199.
［22］WANG Y J，JIA Z，GAO Z X，etal. Continuous dynamic recrystallization nucleation mechanism and annealing twin evolution with respect to grain growth in a nickel- based superalloy[J]. Journal of Central South Univer-sity，2023，30（1）：49-60.
［23］李雅丽，雷力明，侯慧鹏，等. 热工艺对激光选区熔化Hastelloy X 合金组织及拉伸性能的影响 [J]. 材料工程，2019，47（5）：100-106.
LI Y L，LEI L M，HOU H P，et al. Effect of heat process-ing on microstructures and tensile properties of selective laser melting Hastelloy X alloy[J]. Journal of Materials Engineering ，2019，47（5）：100-106.
［24］薛珈琪，陈晓晖，雷力明，等. 激光选区熔化 GH3536 合金组织对力学性能的影响 [J]. 激光与光电子学进展，2019，56（14）：171-177.
XUE J Q， CHEN X H， LEI L M， et al. Effects of microstructure on mechanical properties of GH3536 alloy fabricated by selective laser melting[J]. Laser & Opto-electronics Progress，2019，56（14）：171-177.
［25］GAO Y， ZHANG D Y， CAO M， et al. Effect of delta phase on high temperature mechanical performances of Inconel 718 fabricated with SLM process[J]. Materials Science and Engineering：A，2019，767：138327.
［26］崔文明，张京玲，张瑞，等. 不同热处理工艺对 GH4169合金相析出的影响 [J]. 世界有色金属，2021（2）：128-129.
CUI W M，ZHANG J L，ZHANG R，et al. The effect of different heat treatment processes on δ phase out of GH4169 alloys[J]. World Nonferrous Metals，2021（2）：128-129.
收稿日期：2023-05-31；修订日期：2023-12-15
基金项目：中国航空发动机集团产学研合作项目（HFZL2021CXY020）
通讯作者：张 冬 云 （1969 — ） ， 女 ， 博 士 ， 教 授 ， 研 究 方 向为 SLM 在医疗、航空航天及其他工业领域的应用，北京市朝 阳 区 平 乐 园 100 号 北 京 工 业 大 学 （100124） ， E-mail：zhangdy@bjut.edu.cn
jhx-ti.com
聚宏信微信二维码
