镍基高温合金GH4169粉末表面氧化特性

镍基高温合金 GH4169（美国牌号 Inconel 718）是 20 世纪 60 年代开发的一种镍基高温合金，因其具有良好的热加工性能、优异的高温力学性能，广泛应用于航空、航天、核能、动力和石化等领域。作为航空发动机发展历史上应用范围最广的镍基高温合金材料，其年产量占据整个变形高温合金总产量的 45% 以上，并且逐年增加。相关资料显示，美国 GE 公司所有发动机的关键零部件中该合金的使用比例高达 70%，美国 P&W 公司大型发动机PW 4000 核心零部件中该合金的使用比例高达57%[1-5]。

如前所述，镍基高温合金 GH4169 常用于制造航空发动机中的重要零件，其性能对发动机可靠性有着至关重要的作用。采用传统方法加工或成形，存在工艺难度大、材料浪费多等难题。热等静压近净成形技术（near net shaping hot isostatic pressing，NNS-HIP）结合粉末冶金与现代模具技术，在低于材料熔点的温度下，一次性整体近净成形出性能优异的复杂零件，其制件具有均匀细小的微观组织，良好的综合性能，不仅克服了材料加工难的问题，还大大提高材料的利用率，降低零件制造成本[6-12]。

但是，镍基高温合金 GH4169 合金元素含量较多、合金相组成复杂，在粉末制备和处理过程中，粉末表面会出现一定的物理化学吸附以及元素偏析，最终在粉末表面生成氧化层。在粉末热等静压成型过程中，粉末表面的氧化层会阻碍粉末颗粒之间的扩散和连接，同时，第二相颗粒优先在粉末表面附近析出，由于基体和粉末边界变形不协调，容易形成孔洞和应力集中，促进疲劳裂纹的萌生和扩展，导致零件的力学性能显著降低，最终导致服役零件过早失效[13-15]。鉴于粉末表面氧化对热等静压近净成形技术生产零件的力学性能具有决定性的影响，国内外关于镍基高温合金 GH4169（IN718）的高温氧化行为主要集中在块体材料氧化动力学、氧化层以及其形成机理的研究等几个方面[16-18]，目前很少见到关于 GH4169 合金粉末表面氧化行为研究的相关报道，所以对 GH4169 高温合金粉末表面氧化特性的研究具有重要的指导意义。

本工作重点研究温度对镍基高温合金 GH4169粉末表面氧化特性的影响，旨在阐明粉末加热处理温度和粉末表面氧化的关系，探索粉末加热处理过程中表面氧化层的组成及形成机理，为热等静压近净成形用镍基高温合金 GH4169 粉末处理工艺参数的确定提供理论依据和技术支撑。

1、 实验

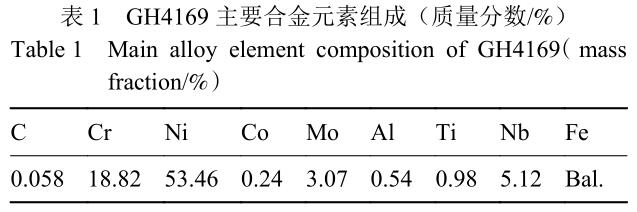

实验材料为 GH4169 高温合金粉末，主要合金元素组成（质量分数/%）如表 1 所示。在温度为25 ℃ 的实验环境内，以 10 ℃/min 的升温速率，将粒径小于 53 μm 的粉末分别加热至 150 ℃，250 ℃，350 ℃，保温 1 h，然后以 0.5～1 ℃/min 的降温速率冷至室温，另取未经加热处理室温下储存的粉末作为对照。然后使用 G8 Galileo 氧氮分析仪测定粉末氧含量，采用场发射扫描电子显微镜结合能谱（FE-SEM&EDS）分析粉末表面氧化层的形貌和元素组成，采用 X 射线光电子能谱（XPS）原位分析粉末表面氧化层的物相组成，采用二次离子质谱（SIMS）分析粉末表面氧化层不同元素的分布规律，确定粉末表面氧化层的厚度。

2、 结果

2.1 粉末的氧含量

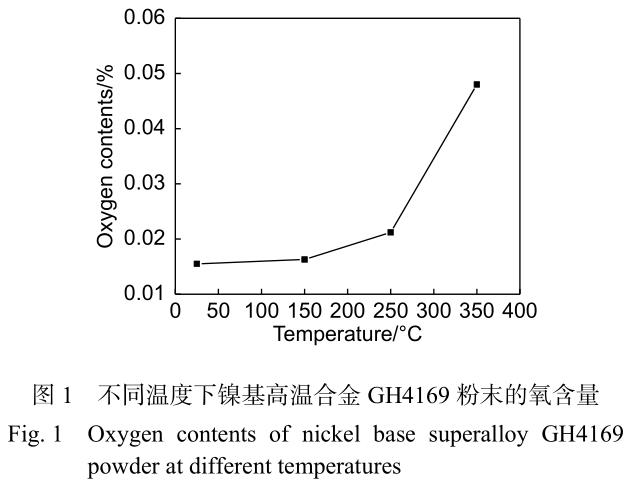

不同温度下镍基高温合金 GH4169 粉末的氧含量如图 1 所示。由图可知，室温下粉末的氧含量为 0.0155%。当温度达到 150 ℃，粉末氧含量为0.0163%，和室温下粉末氧含量基本一样。当温度升至 250 ℃，粉末氧含量增长至 0.0212%，比室温时氧含量增加了 50%。高于 250 ℃ 时，随着温度的升高，粉末氧含量急剧增加。当温度为 350 ℃时，粉末氧含量达到 0.0480%。由于粉末氧含量> 0.02% 时会严重影响热等静压近净成形 GH4169合金制件的力学性能。热等静压近净成形技术所用高温合金粉末的氧含量一般小于 .02%[19]，因此，本研究中所使用的粉末暴露大气条件下 1 h内，最高处理温度不应超过 250 ℃。

2.2 粉末的表面相分析

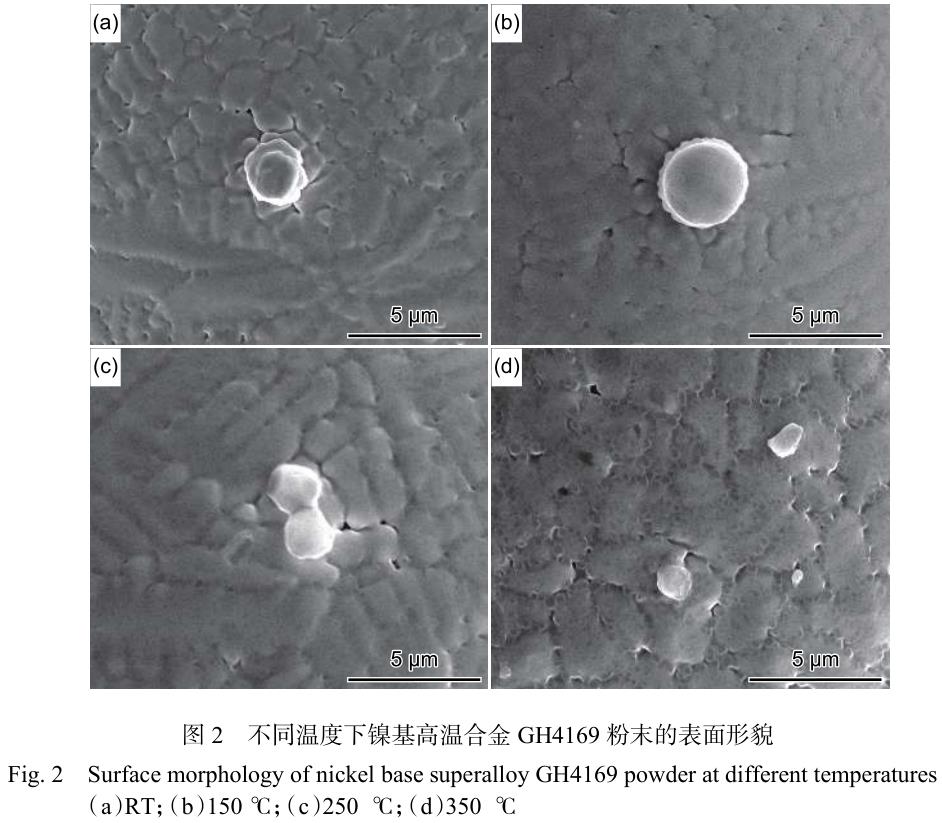

不同温度下镍基高温合金 GH4169 粉末的表面形貌如图 2 所示。由图 2 可知，室温下粉末表面呈现胞状结构，轮廓清晰，未观察到明显的析出物。在 150 ℃ 时，胞状结构轮廓开始变得模糊，仍未见析出物形成。当温度升至 250 ℃，胞状结构轮廓进一步模糊，开始出现黑色析出物。在 350 ℃时，形成大量黑色析出物，基本完全填满胞状结构间隙。

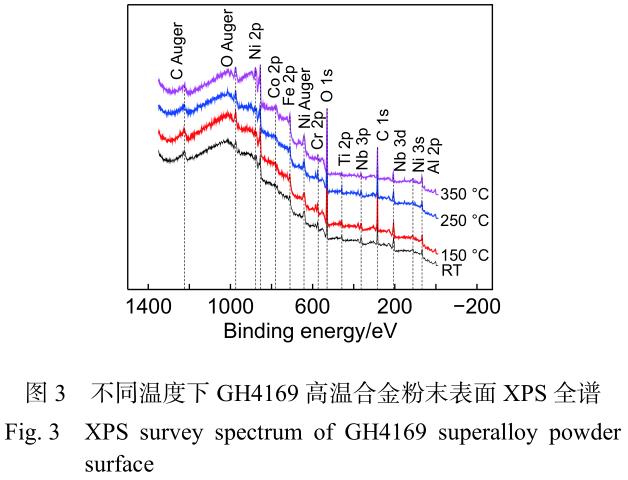

为确定粉末表面氧化层的组成，对不同温度处理的粉末进行原位 XPS 测试，不同温度下 GH4169高温合金粉末表面的 XPS 全谱（Survey）显示，不同温度下粉末表面合金元素种类基本不变，主要含有Ni、Cr、O、Ti、Nb、C 等元素（图 3）。

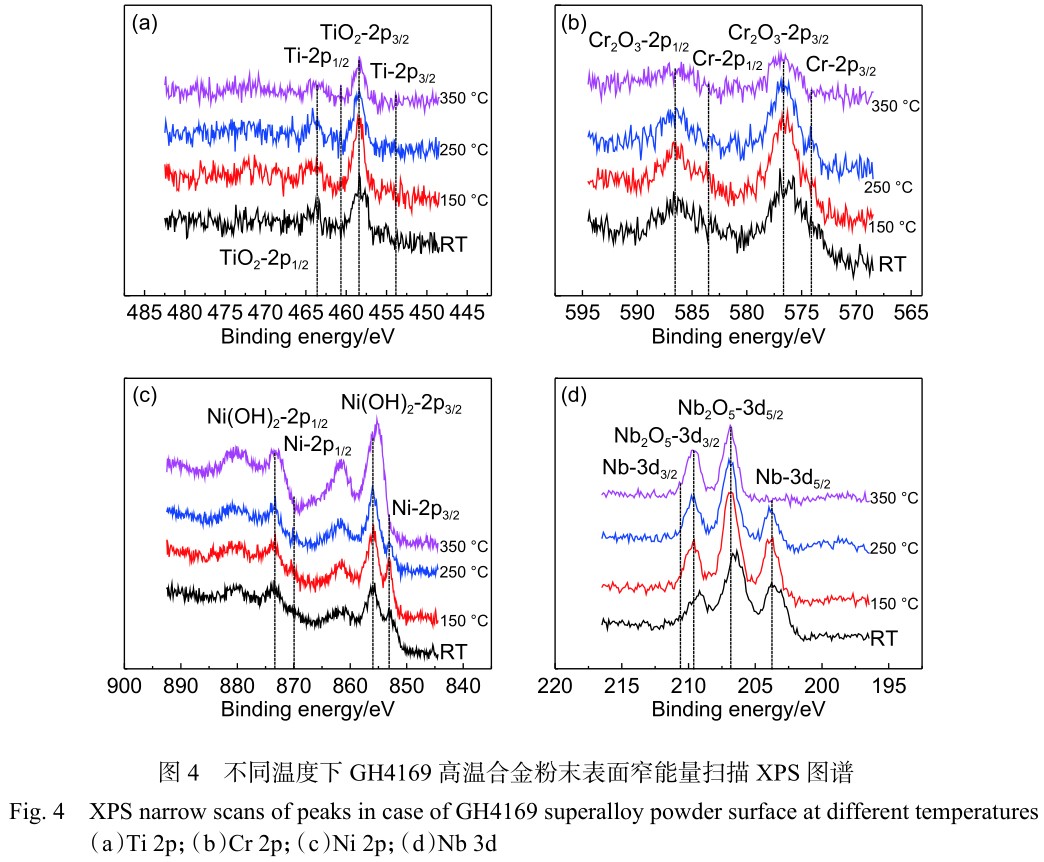

图 4 为不同温度下 GH4169 高温合金粉末表面窄能量扫描 XPS 图谱。由图 4（a）可知，室温，150 ℃、250 ℃ 下图谱中存在明显的 Ti 2p1/2 峰以及 TiO2 2p3/2 和 TiO2 2p1/2 峰。说明在 250 ℃ 及以下，粉末表面同时存在单质态 Ti 和 TiO2；当温度升至 350 ℃，图谱中 Ti 2p1/2 峰基本消失，仅存在较强的 TiO2 2p3/2 和 TiO2 2p1/2 峰。表明 Ti 元素全部氧化为 TiO2，基本不存在单质态 Ti。由图 4（b）可知，室 温 、 150 ℃ 、 250 ℃ 下 图 谱 中 存 在 明 显 的 Cr2p3/2 峰以及 Cr2O3 2p3/2 和 Cr2O3 2p1/2 峰。说明在250 ℃ 及以下，粉末表面同时存在单质态 Cr 和Cr2O3；当温度升至 350 ℃，图谱中的 Cr 2p1/2 峰基本消失，仅存在较强的 Cr2O3 2p3/2 和 Cr2O3 2p1/2峰。表明 Cr 元素全部氧化为 Cr2O3，基本不存在单质态 Cr。由图 4（c）可知，室温、150 ℃、250 ℃ 下图谱中存在明显的 Ni 2p3/2 峰以及 Ni（OH）2 2p3/2和 Ni（OH）2 2p1/2 峰。说明在 250 ℃ 及以下，粉末表面同时存在单质态 Ni 和 Ni（OH）2；当温度升至350 ℃，图谱中的 Ni 2p3/2 峰基本消失，仅存在较强的 Ni（OH）2 2p3/2 和 Ni（OH）2 2p1/2 峰。表明 Ni 元素全部转变为 Ni（OH）2，基本不存在单质态 Ni。

由图 4（d）可知，室温、150 ℃、250 ℃ 条件下图谱中存在明显的 Nb 3d5/2 峰以及 Nb2O5 3d5/2 和 Nb2O53d3/2 峰。说明在 250 ℃ 及以下，粉末表面同时存在单质态 Nb 和 Nb2O5；当温度升至 350 ℃，图谱中的 Nb 3d5/2 峰基本消失，仅存在较强的 Nb2O5 3d5/2和 Nb2O5 3d3/2 峰。表明 Nb 元素全部氧化为 Nb2O5，基本不存在单质态 Nb。为分析粉末表面氧化层不同元素的分布规律，确定粉末表面氧化层的厚度，对 350 ℃ 处理的粉末进行 SIMS 测试。图 5 为经 350 ℃ 处理 GH4169粉末表面溅射 100 nm 后的 SIMS 结果。由图 5 可知，随着溅射深度的增加，粉末表面氧元素强度急剧降低，而镍元素强度先缓慢升高后开始降低。利用切线外延法[20-22]，可以确定氧化层厚度约为 5 nm。

3、 讨论

相关学者研究指出[23-25]，粉末表面氧化是物理化学吸附和元素扩散共同作用的结果。整个氧化过程包括四个阶段：第一阶段，粉末表面物理吸附气体阶段。由于粉末比表面积较大，对周围气氛中的氧气等气体具有较强的物理吸附作用，因此，氧化初期，粉末表面吸附大量的氧气分子。第二阶段，粉末表面化学吸附阶段。随着物理吸附的不断进行，氧气分子由物理吸附转变为化学吸附，以氧原子的形式溶解到粉末表面，和粉末表面的活性元素发生化学反应，在粉末表面形成不同的氧化物[26-28]。第三阶段，氧原子向粉末内部扩散阶段。

随着物理和化学吸附的继续，粉末表面氧原子浓度显著提高，和粉末内部氧原子存在浓度差，因此，氧原子开始向粉末内部扩散。第四阶段，粉末内部合金元素向粉末表面扩散阶段。随着表面氧化膜的不断形成，在粉末近表面处存在合金元素的贫化区，和粉末内部合金元素出现浓度差，开始出现合金元素向合金表面扩散的现象[29-31]。

结合图 1 和图 2 不同温度下粉末表面的氧含量和表面形貌可知，在 250 ℃ 保温 1 h，粉末表面开始出现少量黑色析出物。温度为 350 ℃ 时，粉末表面氧含量急剧升高，在胞状结构间隙处形成大量的黑色析出物。因为扩散属于热激活过程，温度是影响扩散速率最主要的因素。温度越高，原子热激活能量越大，越易发生迁移，扩散系数也越大[32-35]。

当粉末加热温度较低时，只发生粉末表面的物理和化学吸附，未进入后续扩散阶段，因此粉末表面只出现少量析出物。随着加热温度的升高，当温度升至 350 ℃ 时，足以使粉末表面原子发生扩散，因此粉末表面形成大量黑色析出物。

同时，结合图 3 和图 4 粉末表面 XPS 全谱和窄能量扫描结果可得，在室温、150 ℃、250 ℃ 下，粉末表面部分氧化，存在以 Ni、Cr、Ti、Nb 为主的单质态和 Ni（OH）2 、Cr2O3、TiO2、Nb2O5 为主的氢氧化物/氧化物。当温度达到 350 ℃ 时，粉末表面全部氧化，主要由 Ni（OH）2、Cr2O3、TiO2、Nb2O5 组成。 经查询文献和数值拟合可得，在 350 ℃ 时，各种氧化物的吉布斯形成自由能分别为：

∆GNb2O5 =−1622.96 kJ/mol∆GCr2O3= −972.30 kJ/mol∆GTiO2 =−829.84 kJ/mol∆GNiO = −182.04 kJ/mol0 >∆GNiO>∆GTiO2>∆GCr2O3>∆GNb2O5

由此可见，所有氧化物均可自发形成。但是如前所述，粉末表面氧化分为四个阶段，吉布斯自由能只是表明在热力学条件下是可以自发进行的，是否发生全部氧化主要依赖于原

子和合金元素的扩散过程。在较低温度加热（室温、150 ℃、250 ℃）时，原子和合金元素的扩散未充分进行，粉末表面只发生部分氧化，表面存在以Ni、Cr、Ti、Nb 为主的单质态。在 350 ℃ 加热时，表面全部氧化，主要原因在于扩散进行的充分，氧原子和合金元素可以完全的进行反应（图 6）。

4、 结论

（1）在室温条件下，粉末表面部分氧化，表面存在以 Ni、Cr、Ti、Nb 为主的单质态和以 Ni（OH）2、Cr2O3、TiO2、Nb2O5 为主的氢氧化物/氧化物。

（2）随着温度的上升（150~250 ℃），Ni、Cr、Ti、Nb 元素单质峰减弱，氧化程度略有增加，粉末表面部分氧化。

（3）当温度达到 350 ℃ 时，粉末表面全部氧化，氧化层厚度约为 5 nm，主要由 Ni（OH）2、Cr2O3、TiO2，Nb2O5 组成。

（4）温度对 GH4169 高温合金粉末氧化特性影响显著，对本研究所用的 GH4169 高温合金粉末暴露大气条件下 1 h 内，最高处理温度不应超过250 ℃。

参考文献：

［1］LU X D，DU J H，DENG Q. High temperature structure stability of GH4169 superalloy[J]. Materials Science and Engineering：A，2013，559：623-628.

［2］赵新宝，谷月峰，鲁金涛，等. GH4169 合金的研究新进展 [J]. 稀有金属材料与工程，2015，44（3）：768-774.

（ ZHAO X B， GU Y F， LU J T， et al. New research development of superalloy GH4169[J]. Rare Metal Materials and Engineering，2015，44（3）：768-774.）

［3］LIU F C，LIN X，ZHAO W W，et al. Effects of solution treatment temperature on microstructures and properties of laser solid forming GH4169 superalloy[J]. Rare Metal Materials and Engineering，2010，39（9）：1519-1524.

［4］杜金辉，吕旭东，董建新，等. 国内变形高温合金研制进展 [J]. 金属学报，2019，55（9）：1115-1132.

（DU J H，LV X D，DONG J X，et al. Research progress of wrought superalloys in China[J]. Acta Metallurgica Sinica，2019，55（9）：1115-1132.）

［5］YANG W P，LI J R，LIU S Z，et al. Orientation depend-ence of transverse tensile properties of nickel-based third generation single crystal superalloy DD9 from 760 to 1100 ℃[J]. Transactions Nonferrous Metals Society of China，2019，29（3）：558-568.

［6］齐欢. INCONEL 718（GH4169）高温合金的发展与工艺 [J]. 材料工程，2012（8）：92-100.

（QI H. Review of INCONEL 718 alloy：its history，prop-erties，processing and developing substitutes[J]. Journal of Materials Engineering，2012（8）：92-100.）

［7］许文勇，张利冲，郑少辉，等. 热等静压气氛对铸造高温合金 K4169 微观组织的影响 [J]. 稀有金属，2020，44（4）：363-369.

（XU W Y，ZHANG L C，ZHENG S H，et al. Microstruc-ture of cast superalloy K4169 with different HIP atmo-sphere[J]. Chinese Journal of Rare Metals，2020，44（4）：363-369.）

［8］陆恒，魏青松，薛鹏举，等. Inconel625 粉末盘热等静压近净成形过程模拟与验证 [J]. 中国机械工程，2013，24（19）：2675-2686.

（LU H，WEI Q S，XUE P J，et al. Numerical simulation and verification of near-net-shaping Inconel625 powder disk under hot isostatic pressing[J]. China Mechanical Engineering，2013，24（19）：2675-2686.）

［9］BOCANEGRA-BERNAL M H. Hot isostatic pressing （ HIP） technology and its applications to metals and ceramics[J]. Journal of Materials Science， 2004， 39：6399-6420.

［10］吴言，薛鹏举，魏青松，等. Ti6Al4V 合金整体叶盘热等静压近净成形研究 [J]. 稀有金属材料与工程，2015，44（2）：360-364.

（WU Y，XUE P J，WEI Q S，et al. Near-net-shaping hot isostatic pressing of Ti6Al4V alloys monolithic bladed disks[J]. Rare Metal Materials and Engineering， 2015，44（2）：360-364.）

［11］ZHAO Y S，ZHANG J，SONG F Y，et al. Effect of trace boron on microstructural evolution and high temperature creep perfor-mance in Re-containing single crystal super-alloys[J]. Progress in Natural Science， 2020， 30（ 3） ：371-381.

［12］WANG X W，ZHANG W，GONG J M，et al. Low cycle fatigue and creep fatigue interaction behavior of 9Cr-0.5Mo-1.8W-V-Nb heat-resistant steel at high temperat-ure[J]. Journal of Nuclear Materials，2018，505：73-84.

［13］张丽，黄新跃，吴薛仁，等. 镍基高温合金 GH4169 小裂纹早期扩展的原位疲劳试验 [J]. 航空动力学报，2014，29（4）：901-906.

（ZHANG L，HUANG X Y，WU X R，et al. In-situ exper-iment on early growth of small fatigue crack of nickel-based superalloy GH4169[J]. Journal of Aerospace

Power，2014，29（4）：901-906.）

［14］HE T， TUO J H， LI Z H， et al. Effect of deformation parameters on microstructure evolution of hot deformed superalloy GH4169[J]. Applied Mechanics and Materi-als，2015，744/745/746：1382-1385.

［15］姚草根，孟烁，李秀林，等. 粉末氧含量对热等静压FGH4169 合金力学性能与组织的影响 [J]. 粉末冶金材料科学与工程，2017，22（1）：33-40.

（YAO C G，MENG S，LI X L，et al. Effects of powder oxygen content on mechanical properties and microstruc-ture of FGH4169 alloy[J]. Materials Science and Engin-eering of Powder Metallurgy，2017，22（1）：33-40.）

［16］魏鑫，赵龙海，谭毅，等. 电子束精炼 Inconel718 合金的高温氧化行为 [J]. 机械工程材料，2018，42（5）：1-13.

（WEI X，ZHAO L H，TAN Y，et al. High temperature oxidation behavior of electron beam refined Inconel718 alloy[J]. Materials for Mechanical Engineering， 2018，42（5）：1-13.）

［17］于昊岑，臧喜民，尹彬，等. Inconel718 合金高温氧化行为 [J]. 辽宁科技大学学报，2019，42（1）：22-26.

（YU H C，ZANG X M，YIN B，et al. High temperature oxidation behavior of Inconel718 alloy[J]. Journal of University of Science and Technology Liaoning， 2019，42（1）：22-26.）

［18］崔彤，王介强，王晓轩，等. GH4169 合金高温氧化特征[J]. 腐蚀科学与防护技术，2004，16（4）：192-195.

（CUI T，WANG J Q，WANG X X，et al. High temperat-ure oxidation of superalloy GH4169[J]. Corrosion Sci-ence and Protection Technology，2004，16（4）：192-195.）

［19］张国庆，张义文，郑亮，等. 航空发动机用粉末高温合金制备技术研究进展 [J]. 金属学报，2019，55（9）：1133-1144.

（ ZHANG G Q， ZHANG Y W， ZHENG L， et al.Research progress in powder metallurgy superalloys man-ufacturing technology for aero-engine application[J].Acta Metallurgica Sinica，2019，55（9）：1133-1144.）

［20］XU W Y，LIU Y F，YUAN H，et al. Surface characteriza-tion of nickel-base superalloy powder[C]// Chinese Materials Conference：Physics and Engineering of Metal-lic Materials. Singapore：Springer，2018：561-567.

［21］LUO X，DU W H，LU X Z，et al. Surface oxide analysis of lead-free solder particles[J]. Soldering & Surface Mount Technology，2013，25（1）：39-44.

［22］KARLSSON H， NYBORG L， BERG S. Surface chem-ical analysis of prealloyed water atomized steel powder[J]. Powder Metal-lurgy，2005，48（1）：51-58.

［23］覃仁咸，刘心宇，黄锡文，等. 低压触头用 AgSn 合金粉末氧化机理研究 [J]. 稀有金属材料与工程，2013，42（5）：979-983.

（ QIN R X， LIU X Y， HUANG X W， et al. Oxidation mechanism of Ag-Sn alloy powders used for low voltage contactor[J]. Rare Metal Materials and Engineering，2013，42（5）：979-983.）

［24］LI Y Q， QIU T. Oxidation behaviour of boron carbide powder[J]. Materials Science and Engineering： A，2007，444：184-191.

［25］高 正 江 ， 张 国 庆 ， 李 周 ， 等 . 粉 末 粒 度 和 氧 含 量 对HIP 态 FGH96 合金组织的影响 [J]. 稀有金属，2012，36（4）：665-670.

（GAO Z J，ZHANG G Q，LI Z，et al. Effect of size distri-bution and oxygen content of powder on microstructure of HIPed super-alloy FGH96[J]. Chinese Journal of Rare Metals，2012，36（4）：665-670.）

［25］GAO Z J，ZHANG G Q，LI Z，et al. Surface segregation and oxidation behavior of superalloy powders fabricated by argon atomization[J]. Materials Science Forum，2013，747/748：518-525.

［26］刘娜，李周，张国庆，等. 氩气雾化镍基高温合金粉末的氧化特性研究 [J]. 稀有金属，2011，36（4）：481-485.

（LIU N，LI Z，ZHANG G Q，et al. Oxidation character-istics of nickel-based superalloy powders prepared by argon gas atomization[J]. Chinese Journal of Rare Metals，2011，36（4）：481-485.）

［27］徐晓燕，李波，黄锡文，等. Ag-Sn-In 合金粉末高压氧化机制的研究 [J]. 稀有金属，2019，43（1）：102-107.

（XU X Y，LI B，HUANG X W，et al. Powder high-pres-sure oxidation mechanism of Ag-Sn-In alloy[J]. Chinese Journal of Rare Metals，2019，43（1）：102-107.）

［28］李波，刘心宇，黄锡文，等. 微量添加 In 对 Ag-Sn 合金粉末氧化机理的影响 [J]. 稀有金属材料与工程，2014，43（8）：1864-1868.

（LI B，LIU X Y，HUANG X W，et al. Effects of minor in addition on oxidation mechanism of Ag-Sn alloy powders[J]. Rare Metal Materials and Engineering，2014，43（8）：1864-1868.）

［29］WU C P，YI D Q，XU C H，et al. Oxidation of Ag-Sn-Laalloy powders[J]. Oxidation of Metals， 2008， 70： 121-136.

［30］SATO M，HIJIKAT M. Internal oxidation of silver-zinc alloys containing several metals[J]. Journal of the Japan Institute of Metals，1979，43（11）：1095-1099.

［31］胡赓祥，蔡旭珣，戎咏华. 材料科学基础 [M]. 上海：上海交通大学出版社. 2010，154.

（ HU G X， CAI X X， RONG Y H. Fundamentals of materials science[M]. Shanghai： Shanghai Jiao Tong University Press. 2010，154.）

［32］GRINDER O. Surface oxidation of steel powder[J]. Steel Research International，2010，81（10）：908-913.

［33］FENG S，XIA M，GE C C. Oxidation during the produc-tion of FGH4095 superalloy powders by electrode induc-tion-melt inert gas atomization[J]. Chinese Physics B，2018，27（4）：335-340.

［34］刘东华，刘咏，黄伯云，等. 铁基合金粉末氧化行为 [J].中国有色金属学报，2008，18（12）：2166-2171.

（LIU D H，LIU Y，HUANG B Y，et al. High temperat-ure oxidation behavior of iron-based metal powder[J].The Chinese Journal of Nonferrous Metals， 2008，18（12）：2166-2171.）
